| Внутренний предусилитель, от 10 МГц до 3 ГГц, усиление 30 дБ, 4 Коэффициент шума в дБ на частоте 2 ГГц, типичный |
| 1 ГБ памяти, запуск по частотной маске |
| Цифровой выход IQ и аналоговый выход ПЧ 500 МГц |
| DVD-RW |
| Измерение фазового шума и джиттера |
| Полоса захвата 110 МГц |
| Расширенный анализ сигналов (включая измерения пульса) |
Возможности:
- Диапазон частот: 9 кГц–14 ГГц.
- 20 дБм, точка пересечения 3-го порядка на частоте 2 ГГц, типичная
- Отображаемый средний уровень шума –151 дБм/ Гц на частоте 2 ГГц (–170 дБм/Гц, предусилитель включен, типичное значение) обеспечивает поиск сигналов низкого уровня
- Абсолютная амплитудная точность ±0,5 дБ до 3 ГГц для высокой достоверности измерений
- Полностью Предварительно выбранный и свободный от изображения в любое время для максимального динамического диапазона при любой ширине полосы захвата
- Самая высокая скорость развертки с высоким разрешением: развертка 1 ГГц с полосой разрешения 10 кГц менее чем за 1 секунду
Откройте для себя
- Обработка спектра DPX обеспечивает интуитивное понимание изменяющихся во времени радиочастотных сигналов с помощью цветных дисплеев, основанных на частоте возникновения
- Революционный DPX отображает переходные процессы с минимальным Продолжительность события 3,7 мкс
- Развертка спектра DPX обеспечивает беспрецедентное обнаружение сигнала по всему диапазону прибора
Запуск
- Запуск по фронту частоты или Переходные процессы уровня мощности с минимальной продолжительностью события 3,8 мкс в частотной области, 9,1 нс во временной области.
- Триггер плотности DPX активируется непосредственно с дисплея DPX
- Ловушка триггеров с классификацией по времени и Runt Неуловимые переходные процессы
- Запуск по частотной маске фиксирует любое изменение в частотной области
Захват
- Захват до 1,7 с при полосе пропускания 110 МГц может храниться напрямую в виде файлов, совместимых с MATLAB
- Записи спектрограмм без пропусков до 4444 дней спектральной информации для анализа и воспроизведения
- Интерфейсы с датчиками TekConnect для радиочастотного зондирования
Анализ
- Многодоменные дисплеи с корреляцией по времени для более быстрого понимания причинно-следственных связей при устранении неполадок
- Измерения мощности, спектра и статистики помогают охарактеризовать компоненты и системы : Мощность в канале, ACLR, зависимость мощности от времени, CCDF, OBW/EBW и поиск паразитных сигналов.
- Измерения модуляции AM/FM/PM и аудио (опция. 10)
- Измерения фазового шума и джиттера (опция 11)
- Измерения времени установления, частоты и фазы (опция 12)
- Измерения импульсов (опция 20) – Более 20 векторных и скалярных параметров, включая время нарастания, длительность импульса и фазу между импульсами, обеспечивают глубокое понимание поведения последовательности импульсов
- Универсальный анализ цифровой модуляции (опция 21) обеспечивает векторный сигнал Функциональность анализатора для более чем 20 типов модуляции
- Гибкий анализ OFDM 802.11a/g/j и WiMAX 802.16-2004
Приложения
- Управление спектром — поиск помех и неизвестных сигналов
- Радар/РЭБ — полная характеристика импульсных и скачкообразных систем Определение характеристик радиолокационных и импульсных радиочастотных сигналов
- Отладка радиочастот — компоненты, модули и системы
- Радио/спутниковая связь — анализ изменяющегося во времени поведения когнитивного радио и программно-определяемых радиосистем
- Диагностика электромагнитных помех — повышение уверенности в том, что проекты пройдут проверку на соответствие

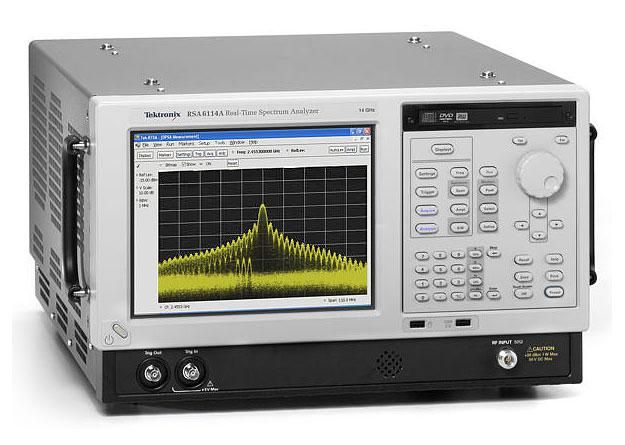

Прибор RSA6114A заменяет обычные высокопроизводительные анализаторы сигналов, обеспечивая точность измерений и функциональность, необходимые для выполнения повседневных задач. Типичный TOI 20 дБм и DANL –151 дБм/Гц на частоте 2 ГГц обеспечивают динамический диапазон, который вы ожидаете для сложных измерений анализа спектра. Все анализы полностью предварительно выбраны и не содержат изображений. RSA6114A использует широкополосные фильтры предварительной селекции, которые всегда находятся на пути прохождения сигнала. Вам никогда не придется идти на компромисс между динамическим диапазоном и полосой анализа путем «отключения преселектора».
В стандартную комплектацию входит полный набор инструментов для измерения мощности и статистики сигнала, включая мощность канала, ACLR, CCDF, занимаемую полосу пропускания, AM. /FM/PM и паразитные измерения. Доступные измерения фазового шума и анализа модуляции общего назначения дополняют ожидаемый набор высокопроизводительных инструментов анализа.
Технические характеристики
| Manufacturer | Tektronix |
|---|---|
| Condition | Used |
| Frequency | 14 GHz |
