Дополнительные функции:
- Диапазон частот: 9 кГц — 6,2 ГГц
- 20 дБмВт пересечения 3-го порядка на частоте 2 ГГц, типично
- Отображаемое среднее значение уровень шума –151 дБм/Гц на частоте 2 ГГц (–167 дБм/Гц, предусилитель включен, типичное значение) обеспечивает поиск сигнала низкого уровня
- Революционный DPX отображает переходные процессы с минимальной продолжительностью события 3,7 мкс
- Запуск по фронту частоты или переходным процессам уровня мощности с минимальной продолжительностью события 3,7 мкс в частотной области и 9,1 нс во временной области.
- Возможно непосредственное сохранение до 7,15 с при полосе пропускания 110 МГц. в виде файлов, совместимых с MATLAB.
- Высокопроизводительный спектральный анализ. Полная предварительная селекция и постоянное отсутствие изображений для максимального динамического диапазона при любой полосе захвата.
- Самая высокая скорость развертки с высоким разрешением: развертка с частотой 1 ГГц. Полоса пропускания 10 кГц менее чем за 1 секунду.
- Внутренний предусилитель с частотой до 20 ГГц.
- Обработка спектра DPX обеспечивает интуитивное понимание изменяющихся во времени РЧ-сигналов с цветными дисплеями, основанными на частоте возникновение
- Развертка спектра DPX обеспечивает беспрецедентное обнаружение сигнала по всему диапазону прибора
- Запуск по плотности DPX активируется непосредственно с дисплея DPX
- Запуск по времени и рант-триггеры улавливают неуловимые переходные процессы
- Запуск по частотной маске фиксирует любое изменение в частотной области
- Спектрограмма DPX без пропусков записывает до 4444 дней спектральной информации для анализа и воспроизведения
- Интерфейсы с TekConnect ® для ВЧ зондирования
Применения
- Управление спектром — поиск помех и неизвестных сигналов
- Радар/РЭБ — полная характеристика импульсных и скачкообразные системы характеризуют радарные и импульсные РЧ-сигналы
- Радиоотладка — компоненты, модули и системы
- Радио/спутниковая связь — анализирует изменяющееся во времени поведение когнитивного радио и программно-определяемого радио систем
- Диагностика электромагнитных помех — повышает уверенность в том, что проекты пройдут проверку на соответствие
- Долговременная эволюция (LTE), сотовая связь

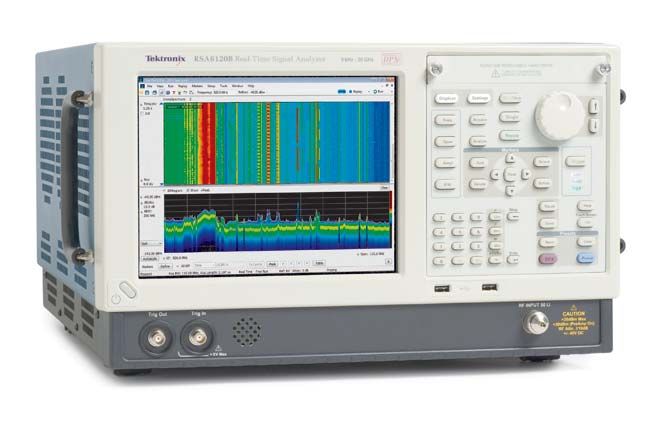

RSA6106B дает вам функциональные возможности высокопроизводительного анализатора спектра, широкополосного векторного анализатора сигналов и уникальные возможности запуска-захвата-анализа анализатора спектра в реальном времени — все в одном корпусе. Стандартный TOI 20 дБм и DANL -151 дБм/Гц на частоте 2 ГГц обеспечивают динамический диапазон, необходимый для сложных измерений анализа спектра.
Технические характеристики
| Manufacturer | Tektronix |
|---|---|
| Condition | Used |
| Frequency | 6.2 GHz |
