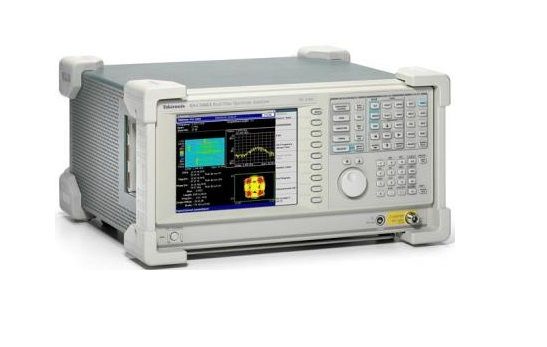

RSA3308A Анализатор спектра Tektronix

Дополнительные функции:

• Диапазон частот: от 0 до 8 ГГц
• Старение частоты: ±1 x 10-7/год
• Стабильность частоты: 1 x 10-7 (от 10 ºC до 40 ºC)
• Общая погрешность опорной частоты: 2 x 10- 7
• Глубина памяти: 16 384 млн отсчетов
• Полоса пропускания: 15 МГц
• Бесшовный захват изменяющихся во времени, переходных или периодических РЧ-сигналов
• Анализ модуляции: AM, FM (ASK, FSK), PM
• Режимы запуска: уровень ПЧ, запуск по частотной маске и мощность
• Анализ спектра в реальном времени обеспечивает плавный захват изменяющихся во времени , переходные или периодические РЧ-сигналы, невозможные для анализаторов спектра с разверткой.
• Временно коррелированные одновременные представления во временной, частотной и модуляционной областях обеспечивают лучшее и уникальное понимание поведения сигнала
• Спектрограмма обеспечивает Выявление картины поведения частоты и амплитуды радиочастотного сигнала во времени – невозможно с помощью анализатора спектра с разверткой
• Запуск по частотной маске упрощает захват быстрых, переходных или прерывистых сигналов, которые пропустили бы анализаторы спектра с разверткой
• Режим анализатора спектра для анализа очень широкого диапазона
• Встроенные демодуляторы улучшают анализ сигналов AM, ASK, FM, FSK и PM
• Цифровой демодулятор предлагает доступный векторный анализ сигналов
• Выдающийся динамический диапазон DC-20 МГц и низкий фазовый шум означают, что вы можете выполнять высокопроизводительные измерения слабого сигнала и фазового шума

Применения

• Анализ качества сигнала аналоговой и цифровой модуляции
• Понимание поведения частоты и спектральной занятости с течением времени
• Захват и характеристика нежелательных, неизвестных или мешающих сигналов
• Устройство/ проектирование системы или эксплуатационные диагностические измерения
• Получение ответов на неуловимые проблемы электромагнитных помех
• Проектирование ГУН/синтезатора, характеристика устройства RFID, анализ векторного сигнала цифровой модуляции общего назначения, мониторинг спектра, радиолокационные измерения

Определяйте проблемы и решайте проблемы быстрее, характеризуя ваше устройство, систему или сигнал более полно и быстро, чем это было возможно ранее с помощью анализаторов спектра с разверткой. Анализатор спектра реального времени Tektronix RSA3308A захватывает множество сигналов, которые невозможно просмотреть на анализаторах спектра с разверткой, за счет беспрепятственного захвата и одновременного сохранения всего диапазона РЧ-частот. После захвата сигнала его можно просматривать одновременно и анализировать в коррелированных по времени частотных, временных и модуляционных областях.

Прибор RSA3308A включает в себя не только анализатор спектра в реальном времени, быстрый захват сигнала, внутреннюю память и модуляцию. анализа, но также функциональность и работа анализатора спектра с разверткой для просмотра очень широких диапазонов, и все это в интегрированном портативном корпусе.

Запуск, захват, анализ

Вы можете легко поймать Неуловимый РЧ-сигнал и анализируйте его в удобное для вас время
Чувствительный и быстрый анализатор спектра реального времени серии RSA с запуском легко фиксирует неизвестные, периодические или прерывистые сигналы. С помощью эксклюзивного запуска Tektronix по частотной маске можно настроить пользовательскую маску частотной области, включающую защитные полосы и уровни сигналов, а затем запускать события, связанные с определенной частотой или частотным диапазоном.

По мере захвата сигналов , они автоматически сохраняются во внутренней памяти RSA, что позволяет легко выполнять глубокий, коррелированный по времени анализ в частотной, временной и модуляционной областях без необходимости использования внешнего компьютера! Быстро настраиваемые триггеры по уровню ПЧ и мощности (ширине полосы пропускания) обеспечивают очень удобный захват сигналов в таких приложениях, как взаимосвязь несущей и отклика между двумя устройствами или пиковое нарастание несущей сигнала. Непрерывный режим триггера обеспечивает автоматический захват последовательности событий в память, вы фиксируете только события, а не время между ними, максимально повышая эффективность использования памяти и сводя к минимуму время анализа.

Спектрограмма серии RSA уникальным образом показывает изменяющееся во времени поведение сигнала. в изменении/стабильности частоты, занятости спектра, синхронизации импульсного сигнала, изменении мощности и многом другом.

Многодоменное представление с временной корреляцией обеспечивает новый уровень понимания проектных или эксплуатационных проблем и возможных решений. Пример на этой странице включает представления частотной, временной и модуляционной областей импульсного сигнала с АМ-модуляцией с изменением фазы импульс-импульс, измеренным в области модуляции.
