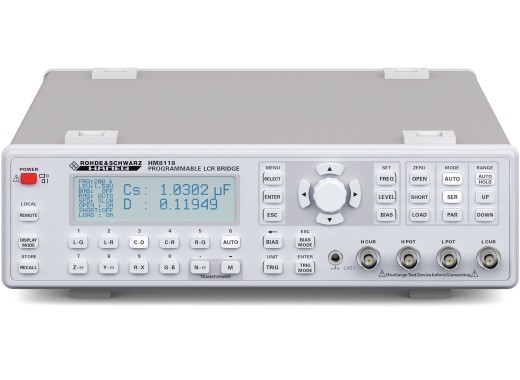

Серия Rohde & Schwarz HM8118 представляет собой программируемый измеритель LCR с высокой точностью, большим выбором измерительных функций и широким диапазоном частот измерения. Измерительное напряжение можно регулировать и даже увеличивать извне через соединение, чтобы иметь возможность проводить очень обширные измерения. Компоненты могут быть измерены в диапазонах фемто-Фарад и нано-Генри.
HM8118 может измерять неидеальные характеристики компонентов. Например, нажатием кнопки можно рассчитать ряд эквивалентных сопротивлений компонента. Кроме того, с помощью измерителя можно рассчитать такие свойства, как импеданс и адмиттанс, фазовый угол, коэффициент рассеяния и добротность.
Помимо пассивных компонентов, измеритель также может дополнительно измерять определенные параметры трансформаторов. Не только на 50/60Гц, но и на всем диапазоне частот.
Что касается подключения, счетчик оснащен разъемами USB и RS-232. Опционально доступен разъем GPIB. Через эти разъемы устройством можно управлять удаленно. Разъемы гальванически изолированы.
Технические характеристики Диапазон измерения 20 Гц — 200 кГц (69 шагов) Точность измерения ±0,05% от измерения Частота измерения до 12 измерений в секунду Диапазон измерения и максимальная точность Диапазон измерения |Z|, R , X0,01 мОм — 100 МОм |Y|, G, B10 нс — 1000 С C0,01 пФ — 100 мФ L10 нГн — 100 кГн D0,0001 — 9,9999 Q0,1 — 9999,9 Θ-180° — +180° Δ -999,99% — 999,99% M1 мкГн — 100H N0,95 — 500 Внутреннее напряжение смещения 0 — 5,00 В Внутренний ток смещения 0 — 200 мА Внешнее напряжение смещения 0 — 40 В Измерения трансформаторов Взаимная индуктивность и коэффициент сжатия Сохранение настроек измерения 9 настроек Подключение USB ( Устройство), RS-232 (дополнительно GPIB) Класс безопасности I (EN61010-1) Размеры 285 x 75 x 365 мм Вес 4 кг
Для получения дополнительной информации вы можете загрузить техническое описание по эксплуатации. Программное обеспечение, встроенное ПО и драйверы
Программное обеспечение, встроенное ПО и драйверы этих счетчиков можно найти на веб-сайте Rohde & Schwarz справа.
Аксессуары
Устройства Rhode & Schwarz HM8118 В комплект поставки серии входят:
- Руководство
- Шнур питания
- Измерительные провода HZ184 по шкале Кельвина (см. изображение)
- HZ188 smd- приспособление для тестирования компонентов (см. изображение)
- Компакт-диск с программным обеспечением
Опции
Для HM8118 доступны некоторые дополнительные аппаратные расширения. В инструкции вы сможете узнать, из какого именно функционала состоит каждая опция. Ниже приведен краткий обзор. Опции можно проверить вместе с продуктом или заказать позже.
HO880GPIB Расширение интерфейса IEEE-488 GPIB для счетчика. Тестовое приспособление HZ181. Эта опция позволяет легко вставлять компоненты в слоты. Больше никаких соединительных зажимов, а только вдавливание компонента в приспособление. Измерительный провод HZ186 Опция предназначена для измерений на трансформаторах или передатчиках с помощью измерительных проводов.
