Цена на этот продукт временно снижена до 30 сентября 2023 г.!

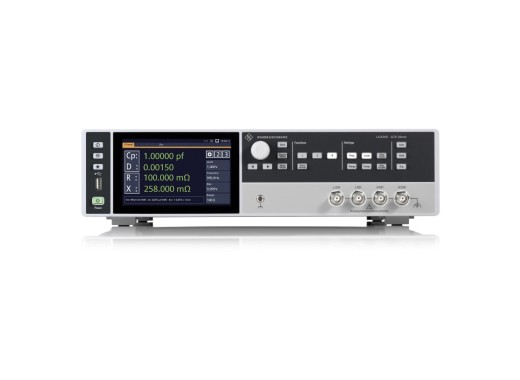

Этот R&S LCX200COM представляет собой комплект, включающий следующие опции:
- LCX200 LCR Meter Advanced
- Опция расширенного анализа LCX-K106
- Опция объединения LCX-K107
- Опция LCX-K108 с расширенным смещением
- Повышение частоты LCX-K210 до 10 МГц
Измеритель LCR выполняет измерения с точностью ±0,05 % для измерений импеданса и точностью ±0,03° для измерений фазы. Это также очень быстро, поскольку функция быстрой регистрации записывает все измеренные значения до 10 раз в секунду. Измеритель LCR имеет верхний предел частоты 500 кГц и может быть расширен до 1 МГц или 10 МГц с помощью опций программного обеспечения. Помимо измерений переменного тока, этот измеритель LCR также охватывает измерения постоянного тока. Кроме того, измеритель LCR имеет внутреннее напряжение смещения постоянного тока до 10 В и внешнее напряжение смещения постоянного тока до 40 В. Используя функцию расширенного анализа измерителя, можно выполнять измерения динамического импеданса, которые определяются для серии значений частоты или других параметров. Кроме того, измерениями можно управлять и запускать их извне через цифровые порты ввода-вывода. Измеритель LCR оснащен большим емкостным сенсорным экраном для удобного управления приборами и отображения результатов измерений. Наконец, LCX200 очень подходит для системных приложений благодаря возможности дистанционного управления и возможности установки в стойку.
Технические характеристики Частота тестового сигналаПостоянный ток, от 4 Гц до 10 МГц (опция) Напряжение тестового сигнала
> 1 МГц: от 100 мВ до 2 В Напряжение смещения постоянного тока (внутреннее)
Ток смещения постоянного тока от 0 В до + 10 В (внутренний) От 0 до 200 мА Внешнее напряжение смещения постоянного тока, вход От 0 В до +40 В Импеданс источника от 100 до 10 Диапазон измерения от 100 м до 100 м Базовая точность измерения импеданса0 0,05 % Размеры 162 x 153 x 115 мм Вес 2,6 кг Список функций измерения CpЗначение емкости, измеренное с помощью модели с параллельно-эквивалентной схемой Cs
Значение емкости, измеренное с помощью модели с последовательно-эквивалентной схемой Lp
Значение индуктивности, измеренное с помощью модели параллельно-эквивалентной схемы LsЗначение индуктивности, измеренное с помощью модели последовательно-эквивалентной схемы DКоэффициент рассеяния QКоэффициент качества (обратный D) GEЭквивалентная параллельная проводимость, измеренная с помощью модели параллельно-эквивалентной схемы RpЭквивалентное параллельное сопротивление, измеренное с помощью модели параллельно-эквивалентной схемы RsЭквивалентная серия сопротивление измерено с помощью модели последовательно-эквивалентной схемы RdcСопротивление по прямому току RСопротивление XReactance ZИмпеданс YАдмиттанс ΘdФазовый угол импеданса/адмиттанса (градусы) ΘrФазовый угол импеданса/адмиттанса (радианы) BSusceptance MMВзаимная индуктивность NКоэффициент трансформации Принадлежности
По умолчанию LCX200COM поставляется с:
- Комплект силовых кабелей
