Описание

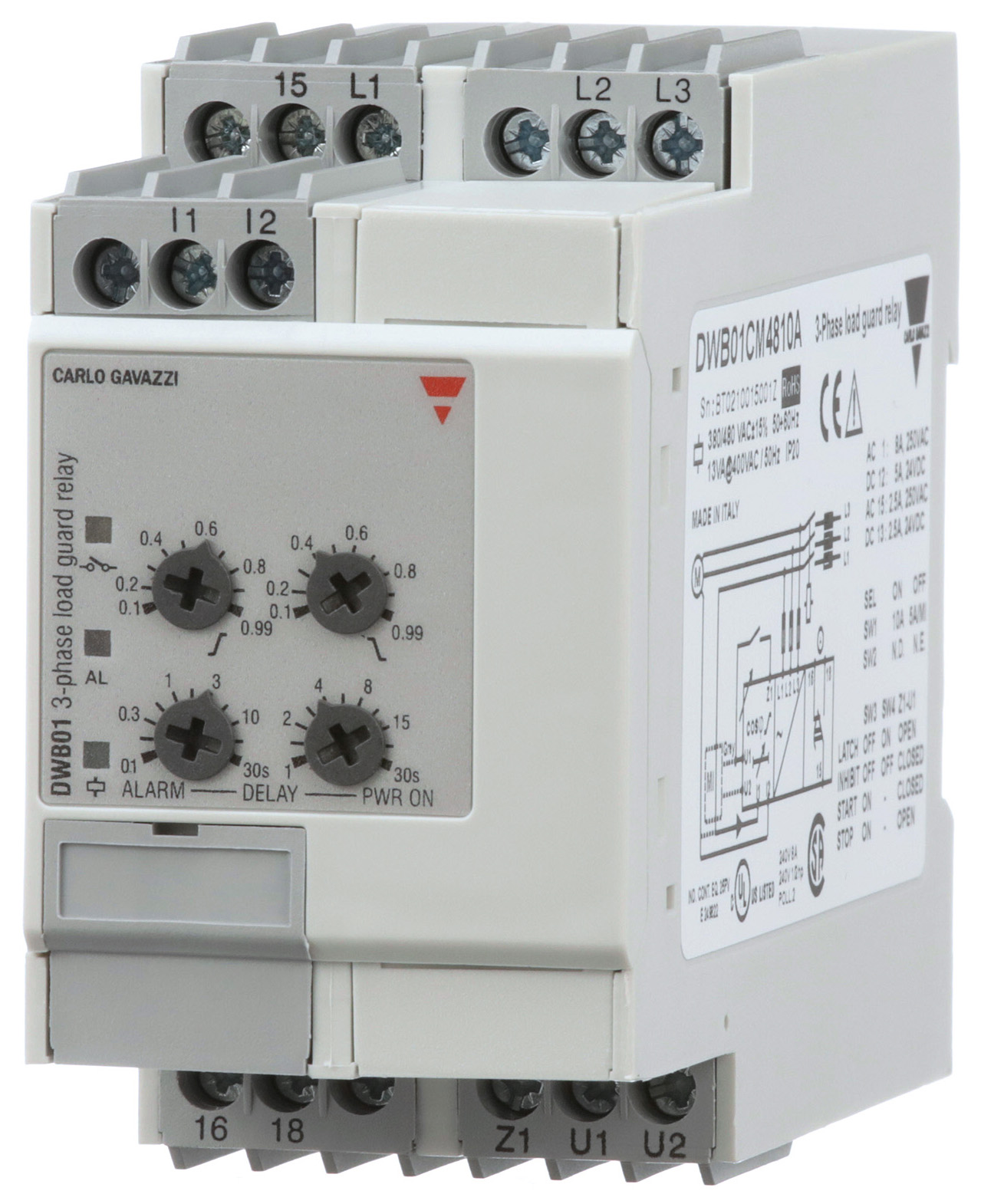

Реле контроля Carlo Gavazzi DWB01 используется для контроля фактической нагрузки асинхронных двигателей и других симметричных нагрузок, где коэффициент мощности почти пропорционален нагрузке. Нужную функцию можно установить, регулируя четыре DIP-переключателя, доступ к которым можно получить, открыв пластиковую крышку с помощью отвертки.
Реле измеряет соотношение коэффициента мощности (cos φ) между активным и Полная мощность двигателя. Ручной переключатель может запускать и останавливать двигатель без необходимости использования вспомогательного устройства. Поскольку cos φ изменяется в зависимости от нагрузки двигателя, DWB01 может косвенно определять недогрузку и перегрузку. Реле также имеет регулируемую задержку включения питания, чтобы избежать обнаружения перегрузки во время запуска двигателя.
Технические характеристики
Особенности
- Питание от 380 до 480 В переменного тока
- Регулируемая задержка включения питания с помощью ручки от 1 до 30 с
- Диапазоны измерения трансформаторов тока 5A, 10A, MI
- Измерения если коэффициент мощности находится в установленных пределах, а также собственный источник питания.
- Выход SPDT.
- Для монтажа на DIN-рейку в соответствии с DIN/EN 50 022.
- >Светодиодная индикация включения реле, сигнализации и питания
- Корпус евростандарта, 45 мм
