Описание

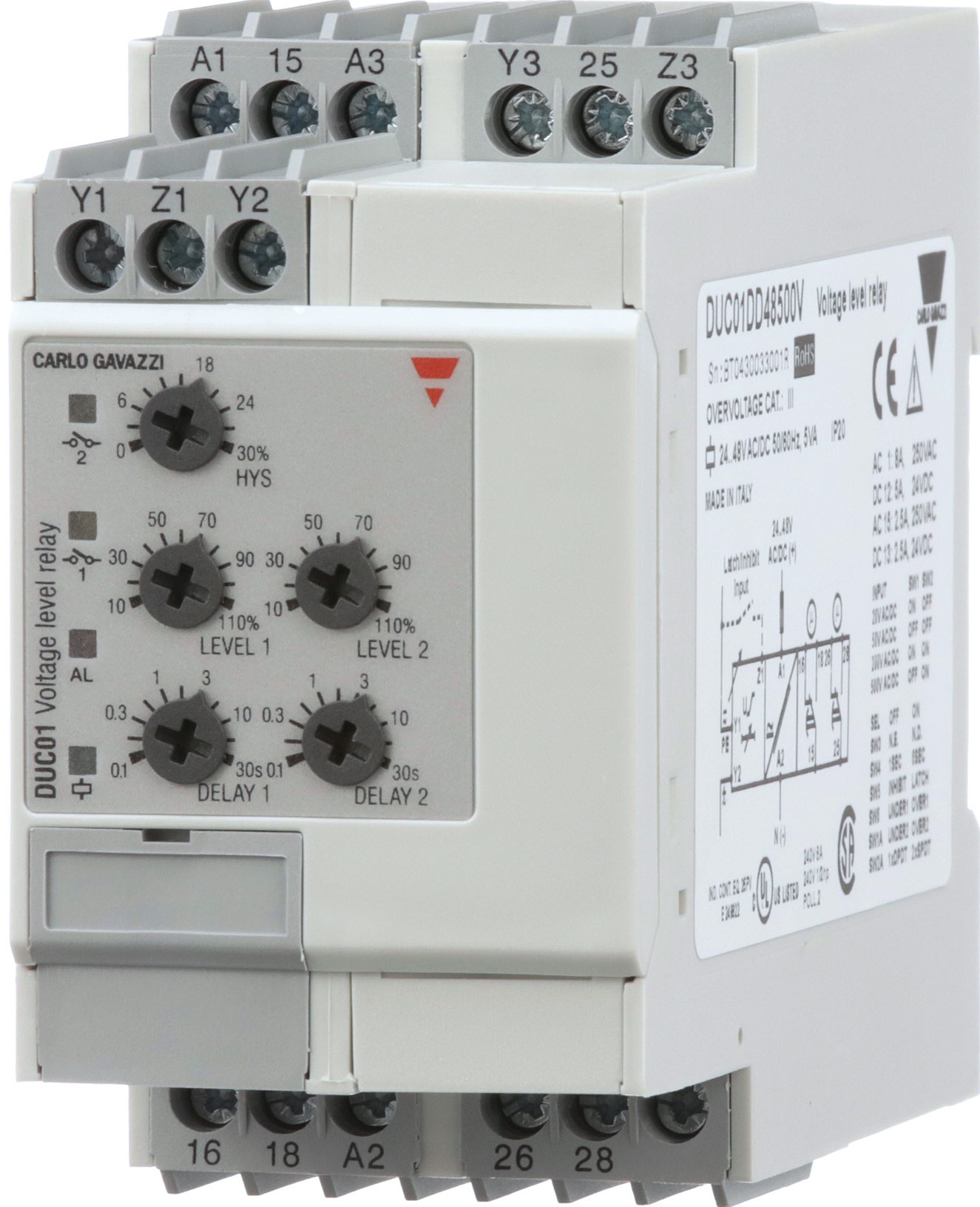

Реле контроля Carlo Gavazzi типа DUC01 контролирует состояние напряжения переменного и постоянного тока при настройке функции превышения/понижения, выбираемой DIP. DIP-переключатели также регулируют диапазон входного сигнала. Верхняя ручка устанавливает гистерезис в относительной шкале от 0% до 30% от заданного значения. Центральные ручки регулируют уровень напряжения в относительной шкале от 10 до 110%. Нижние ручки устанавливают задержку времени срабатывания сигнализации по абсолютной шкале от 0,1 до 30 с.
Благодаря встроенной функции фиксации можно поддерживать положение ВКЛ релейного выхода. Функцию блокировки можно использовать, чтобы избежать срабатывания реле, когда оно нежелательно, например, во время технического обслуживания или переходов. Светодиоды указывают состояние сигнализации и выходного реле.
Технические характеристики
Особенности
- Состояние напряжения, выбираемое DIP
- Больше+меньше
- Больше+больше
- Меньше+меньше
- Диапазон измерения от 2 В переменного/постоянного тока до 500 В переменного/постоянного тока
- Регулируемая функция задержки от 0,1 до 30 с
- 2 реле SPDT
- Регулируемое напряжение и гистерезис по относительной шкале.
- Программируемая фиксация или блокировка на заданном уровне.
- Питание 115/230 В переменного тока.
