Описание

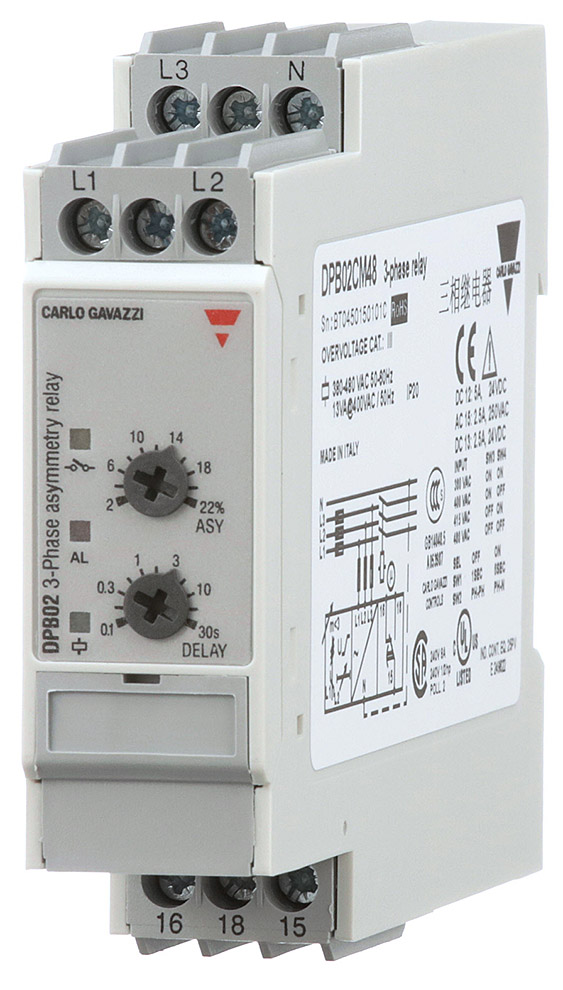

Реле контроля Carlo Gavazzi DPB02 представляет собой трехфазное реле контроля, используемое для контроля чередования фаз, обрыва фазы и асимметрии, со встроенной функцией задержки времени. DPB02 оснащен импульсным источником питания, который обеспечивает более широкий диапазон входного напряжения для покрытия различных напряжений сети, одновременно уменьшая рассеивание тепла и повышая надежность и стабильность. Диапазон контроля от 380 до 480 В переменного тока покрывается двумя реле разного напряжения. При подключении к трем фазам (и нейтралью) DPB02 работает, когда все три фазы присутствуют одновременно, последовательность фаз правильная и асимметрия находится ниже установленного уровня. Устройство можно настроить для каждого пользовательского приложения путем регулировки повышенного и пониженного напряжения, задержки срабатывания сигнализации и асимметрии.
Carlo Gavazzi DPB02 Применения реле мониторинга
- Лифты и эскалаторы
- HVAC и охлаждение
- Вода и сточные воды
- Авиация, морская и железная дорога
- Пищевая промышленность и напитки
- Пластмассы и резина
- Упаковка и упаковка
- Погрузочно-разгрузочные работы и конвейеры
Технические характеристики
Функции
- Определяет наличие и правильную последовательность всех трех фаз.
- Определяет, находится ли уровень асимметрии ниже заданного значения.
- Измеряет собственное напряжение питания.
- Выбор диапазона измерения с помощью DIP-переключателей.
- Регулируемая асимметрия относительной шкалы.
- Регулируемая функция задержки (от 0,1 до 30 секунд).
- Питание от 380 до 480 В переменного тока. диапазон питания
- Релейный выход 8A SPDT, нормально под напряжением
- Корпус для DIN-рейки 22,5 мм (DIN 50022)
- Светодиодная индикация реле, сигнализации и включения питания
