Регулируемая оптическая щель, ручной микрометр

Описание семейства продуктов

• Максимальное открытое отверстие щели 6 мм
• Точная механическая регулировка щели с помощью микрометра
• &frac14,-20 Отверстие для монтажа

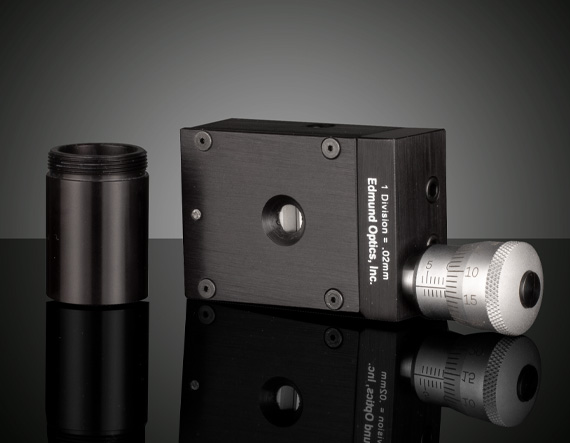

В регулируемой оптической щели используется прецизионный микрометрический привод для точного формирования луча и управления апертурой в оптической системе. Регулируемая механическая щель открывается равномерно от полностью закрытого (в центре) до 6,0 мм (максимальное чистое открытие). Регулируемый механический щелевой механизм смонтирован в корпусе из черного анодированного металла длиной 55,5 мм, высотой 38,1 мм и толщиной 22,2 мм с трубкой длиной 28 мм и диаметром 23 мм, выступающей из лицевой части. Съемная трубка ввинчена в основной корпус механического щелевого корпуса для использования в качестве светоотражателя, а монтажное отверстие &frac14,-20 в нижней части корпуса центрировано на основании. Длина щели составляет 6,3 мм в центре апертуры.

Технические характеристики

Construction: Black Anodized Metal Housing Slit Length (mm): 6.3 Clear Aperture CA (mm): 6.00 Dimensions (mm): Housing: 55.5 L x 38.1 H x 22.2 T
Tube: 28 L x 23 D Mounting Threads: &frac14,-20 Scale Divisions: 0.02mm
Regulatory Compliance RoHS: Not Compliant Certificate of Conformance: View
