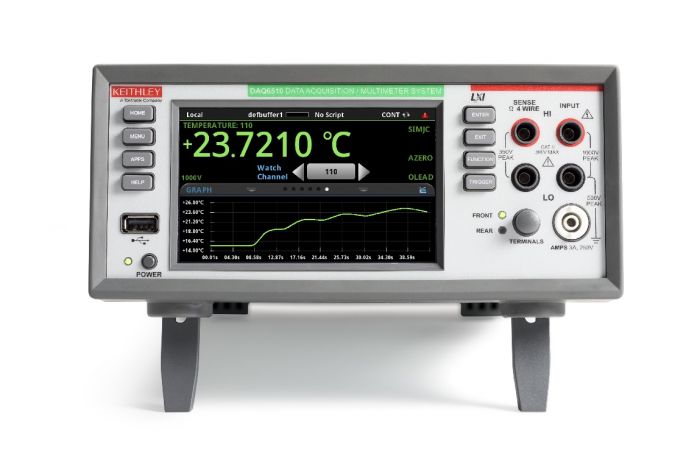

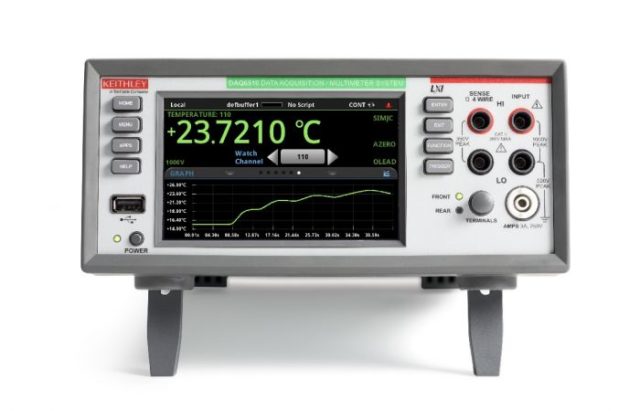

Регистратор данных DAQ6510 Keithley

Дополнительные функции:

• Система сбора данных/мультиметр с 2 слотами для модулей
• Большой 5-дюймовый (12,7 см) емкостный сенсорный экран с функцией мультитач и графическим дисплеем
• Полнофункциональный, отслеживаемый 6½-разрядный мультиметр со сроком службы 2 года и базовой погрешностью 0,0025% постоянного тока (диапазоны 1 В, 10 В)
• Стандартные интерфейсы связи LAN/LXI и USB-TMC
• Дополнительные интерфейсы включают GPIB, RS-232 и технологию TSP-Link®.
• 12 различных переключателей, РЧ и модулей управления для подключения до 80 тестируемых устройств в одной тестовой установке.
• До 80 2-полюсных каналов измерения температуры с помощью термопары, RTD или термистора
• Скорость сканирования до 800 каналов в секунду с модулем твердотельного реле
• Разъемы на передней панели для автономной работы цифрового мультиметра
• Программное обеспечение KickStart для управления прибором без кодирования с приложением для сбора и регистрации данных

Поставляемые аксессуары

• 1757: пара, набор тестовых проводов общего назначения, 1000 В, категория II
• USB-B-1: USB-кабель, тип A — тип B, 1 м (3,3 фута)
• Отслеживаемый сертификат калибровки
• Три года гарантии

DAQ6510 — это точная система сбора и регистрации данных, которая создает новый уровень простоты по сравнению с часто сложная конфигурация и управление, присутствующие во многих автономных решениях. Большой 5-дюймовый (12,7 см) мультисенсорный дисплей поможет пользователям выполнить настройку, визуализацию данных и анализ, устраняя необходимость в ПК и специальном программном обеспечении для многих приложений. Если вы предпочитаете или нуждаетесь в ПК, для любого приложения доступны комплект драйверов IVI и Labview, а также программное обеспечение Keithley KickStart Instrument Control.

Используя новейшую 6½-разрядную технологию мультиметра Keithley, вы найдете даже большая точность, функциональность и скорость. Включены характеристики точности за два года, поэтому вы можете быть уверены, что ваши важные измерения останутся точными и полностью отслеживаемыми.

Благодаря 12 подключаемым модулям переключения и управления и двум слотам для модулей вы можете создать тестовую систему. который может измерять или контролировать до 80 тестируемых устройств (DUT) в мультиплексной конфигурации. С двумя матричными модулями 6×8, в общей сложности 96 точек коммутации, DAQ6510 может тестировать одну или несколько ИС. Для массовых производственных испытаний выберите модуль твердотельного мультиплексора, чтобы максимизировать пропускную способность со скоростью сканирования 800 каналов/с и минимизировать время простоя по сравнению с электромеханическими реле с фиксированным сроком службы. Некоторые модули имеют компенсацию холодного спая, эталонные температуры для контроля температуры термопар устройств во время испытаний на воздействие окружающей среды, а также ускоренные испытания HALT и HASS. Даже переключайте сигналы от беспроводных устройств с радиочастотными модулями, имеющими максимальную частоту переключения 3,5 ГГц.

Визуализируйте, выполните и отладьте свою тестовую установку за считанные минуты

Создайте тестовую последовательность и определите необходимые измерения с одного экрана настройки. Сначала выберите каналы, которые будут использоваться. Затем назначьте функцию измерения каналу или группе каналов. Затем определите временной интервал между измерениями и сканированиями, если требуется несколько сканирований. Это минимальный набор параметров, необходимый для запуска теста. Существуют дополнительные необязательные параметры для настройки измерений и переключения в соответствии с конкретным приложением. Один из вариантов упрощает идентификацию каналов, позволяя создавать имя для каждого канала. Делайте все это из двух меню и смотрите — на одном экране — как настроен каждый канал. Сенсорный графический дисплей показывает настройку канала и измерения, запрограммированные для каждого канала.

Чтобы проверить каналы во время настройки, вручную закройте каналы на экране настройки. Измерение этого канала отображается рядом с закрытым каналом. Таким образом, производительность канала можно проверить во время настройки или отладить, если измерение выходит за пределы ожидаемого диапазона до выполнения теста.

Увеличьте диапазон тестов с помощью обширного набора подключаемых модулей переключения

Создайте тестовую систему DAQ6510 с набором из 12 съемных переключающих модулей с широким набором функций. Выберите один из 40-канальных модулей мультиплексора высокой плотности, матричного модуля 6×8 и модулей мультиплексора с цифровым вводом-выводом и аналоговым выходом. Также выберите модуль управления и два радиочастотных модуля с полосами пропускания 2 ГГц и 3,5 ГГц. Таким образом, DAQ6510 с его 12 переключающими модулями обеспечивает широкий диапазон гибкости для создания широкого спектра систем сбора данных или тестирования.

Каналы могут быть сконфигурированы для любых измерений цифрового мультиметра. Например, измеряйте температуру устройств в климатической камере с помощью термопар, используя сменные переключатели, которые имеют автоматическую компенсацию холодного эталонного спая для измерений с помощью термопар. Измеряйте до 80 устройств с помощью двух коммутационных модулей. Кроме температуры измеряйте и другие параметры. Модули низкочастотных многополюсных переключателей позволяют измерять напряжение, двух- и четырехпроводное сопротивление, а также частоту. Кроме того, два модуля имеют каналы измерения тока.

Проверьте широкий спектр устройств и компонентов с помощью высокопроизводительных измерений цифрового мультиметра с 6,5-разрядным кодом

Выполняйте измерения с качеством приборного класса. DAQ6510 — это полнофункциональный 6½-разрядный цифровой мультиметр. На приведенной ниже диаграмме показаны все 15 измерительных функций и диапазонов DAQ6510. Все эти функции измерения можно использовать с различными сменными модулями переключателей. Кроме того, канал можно запрограммировать на расширенные функции измерения, чтобы соответствовать требованиям более жестких допусков или более высокой скорости.

Для максимальной точности измерения можно фильтровать и интегрировать в диапазоне интервалов времени. Показания низкого сопротивления можно улучшить с помощью метода измерения с компенсацией теплового смещения. DAQ6510 превосходно подходит для измерения малых сопротивлений с чувствительностью 1 мкОм.

Для достижения максимальной скорости измерений делайте измерения всего за 0,0005 цикла линии питания (ПЛК) или 8,3 мкс для линий питания 60 Гц (10 мкс для линий питания 50 Гц). линии электропередач). Для анализа переходных сигналов используйте функцию оцифровки DAQ6510 для выборки формы сигнала напряжения или тока со скоростью до 1 млн отсчетов/с.

Контролируйте любой температурный диапазон и выбирайте оптимальную точность, используя широкий диапазон температурных датчиков

DAQ6510 может обрабатывать сигналы от любого из восьми типов термопар для проведения испытаний в экстремальном диапазоне температур от –200°C до 1820°C. Для получения более точных показаний температуры в более узком диапазоне температур DAQ6510 может измерять температуру от –80°C до 150°C с двухлетней точностью 0,08°C, используя термисторы 2,5 кОм, 5 кОм и 10 кОм. В качестве альтернативы DAQ6510 может измерять температуру в диапазоне от –200°C до 850°C, используя термометры сопротивления (RTD) с 2-проводной, 3-проводной и 4-проводной конфигурациями. С помощью 4-проводного термометра сопротивления можно измерять температуру с превосходной двухлетней точностью 0,06 °C.

Вставные переключающие модули серии 7700 имеют несколько цепей компенсации холодного спая (CJC). Цепи CJC расположены вокруг модуля, чтобы обеспечить максимальную точность для всех каналов измерения термопар.

Экономия драгоценного времени благодаря непрерывному мониторингу состояния проверки сканирования

Никогда не теряйте время при проверке, в которой такие проблемы, как обрыв провода, неправильное подключение или неисправность тестируемого устройства, могут сделать недействительными данные за несколько дней. Используйте статус сканирования, проведите пальцем по экрану, чтобы постоянно контролировать каналы. На экране состояния отображается процент выполненного теста, количество завершенных сканирований, измерения на каналах, выбранных для мониторинга, и наличие каких-либо измерений за пределами допустимого диапазона. Быстрый просмотр дисплея может дать представление о состоянии теста в любой момент во время теста. В дополнение к индикации измерений в условиях переполнения для любого канала можно запрограммировать настройки предельных значений. На экране состояния будет отображаться сообщение о выходе за пределы, когда измерение любого канала выходит за пределы настроек канала.

Поддерживать автоматический тест при взаимодействии с прибором

Необходимо выполнить быстрой проверки, чтобы убедиться в отсутствии проблем с измерениями, которые выполняет DAQ6510? Хотите просмотреть тенденцию данных? DAQ6510 может управляться с передней панели во время выполнения теста. Данные можно просматривать в таблице или отображать на графике, не прерывая последовательность автоматического сканирования.

Никогда не теряйте данные и время тестирования

Данные можно сохранять на внешнем USB-накопителе для предотвратить потерю данных в случае прерывания сетевого питания.

DAQ6510 также имеет возможность автоматического перезапуска сканирования после отключения электропитания. В случае потери основного питания DAQ6510 перезапустит сканирование при восстановлении питания. Новые данные будут храниться в отдельном буфере данных с измеренными данными с отметкой времени, чтобы можно было отметить время, потерянное из-за сбоя питания. Самое главное, нет потери времени тестирования из-за простоя прибора после отключения питания.

Экономия времени тестирования в автоматизированных системах тестирования

Чтобы максимизировать пропускную способность и минимизировать общее время тестирования , используйте герконовое реле или модуль мультиплексора твердотельных реле для достижения скорости сканирования до 800 каналов/с. Также сэкономьте время тестирования за счет сокращения связи с контроллером тестирования.

DAQ6510 имеет встроенные интеллектуальные функции для выполнения тестового сценария, принятия решений и управления другими приборами. DAQ6510 имеет язык измерения и управления процессором сценариев тестирования Keithley (TSP®), который пользователь может использовать либо для выполнения существующих сценариев, либо для написания пользовательских сценариев для запуска тестов. Сценарии TSP® позволяют запускать мощные тестовые сценарии непосредственно на приборе без необходимости использования внешнего ПК-контроллера. Эти тестовые сценарии представляют собой полные тестовые программы, основанные на простом в использовании, но очень эффективном и компактном языке сценариев LUA (www.lua.org). Скрипты представляют собой набор команд управления прибором и/или операторов программы. Операторы программы управляют выполнением сценария и предоставляют такие средства, как переменные, функции, ветвление и управление циклом. Это позволяет создавать мощные измерительные приложения без интегрированной среды разработки (IDE). Сценарии тестирования могут содержать любую последовательность подпрограмм, которые могут выполняться с помощью обычных языков программирования (включая алгоритмы принятия решений), поэтому прибор может управлять каждым аспектом теста без необходимости связываться с ПК для принятия решения. Это устраняет задержки из-за перегрузки трафика GPIB, Ethernet или USB и значительно сокращает время тестирования.

Технология TSP® также предлагает расширение канала без мэйнфреймов. KTTI-TSP — это устанавливаемая пользователем дополнительная плата, обеспечивающая возможность подключения к технологии TSP-Link. Эта шина расширения канала позволяет соединять вместе несколько DMM6510, другие приборы с поддержкой TSP и любые приборы на основе локальной сети, чтобы сформировать хорошо синхронизированную систему приборов. Подключение осуществляется с помощью простого недорогого кабеля Ethernet категории 5. Система организована в конфигурации «ведущий-подчиненный», что позволяет подключенным инструментам действовать как единое целое. К другим приборам Keithley с поддержкой TSP относятся графические приборы SourceMeter® SourceMeter® (SMU) 2450, 2460 и 2461, приборы SourceMeter® серии 2600B, DMM7510, DMM6500 и системы переключателей/мультиметров серии 3700A. Технология TSPLink поддерживает до 32 инструментов, поэтому систему легко масштабировать в соответствии с требованиями приложения.

Благодаря опции интерфейса TSP-Link, KTTI-TSP, DAQ6510 может управлять другими TSP Keithley. инструменты или управлять любым инструментом с интерфейсом LAN. Например, DAQ6510 может отправлять команды температурной камере для работы при определенных температурах и выполнять сканирование, когда камера достигает запрограммированных температур. Фактически, DAQ6510 может выполнять автоматизированную последовательность полностью без ПК, что экономит время тестирования и снижает капитальные затраты на систему. Используя язык TSP для создания сценария, пользователь может отображать сообщения для оператора в автоматизированной или полуавтоматической тестовой системе.

Программное обеспечение для регистрации данных упрощает управление с ПК, сбор и анализ

KickStart позволяет настраивать, тестировать и собирать данные с нескольких приборов, включая цифровые мультиметры, источники питания, приборы-измерители и регистраторы данных. Вы можете контролировать до восьми приборов одновременно и получать миллионы показаний с каждого прибора. Это делает KickStart отличным решением для ваших потребностей в регистрации данных и для сбора большого количества данных о переходных процессах с помощью оцифровывающего цифрового мультиметра.

Быстрое получение информации очень важно, поэтому KickStart немедленно отображает ваши данные и выделяет большую часть область просмотра на графике, а также позволяет просматривать и редактировать наиболее важные параметры других инструментов в вашей тестовой установке. Kickstart также включает инструменты сравнения, позволяющие отображать и накладывать данные из истории выполнения каждого теста.

Основные функции KickStart:

• Автоматизация сбора данных с восьми инструментов.
• Быстро повторяйте тесты, используя сохраненные конфигурации тестов
• Используйте статистические сводки и встроенные инструменты построения графиков и сравнения, чтобы быстро обнаруживать аномалии и тенденции измерений
• Экспортировать данные в готовом виде форматы, которые можно использовать для дополнительного анализа или обмена результатами испытаний с коллегами

Прикладные программы Расширьте утилиту DAQ6510

Добавьте настраиваемые приложения в DAQ6510 для расширения возможностей прибора .

В состав DAQ6510 входят предустановленные приложения, которые:

• Позволяют создавать модифицированный дисплей для отображения данных из нескольких каналов
• Подключаемый модуль отчетов количество замыканий реле модуля, позволяющее определить необходимость замены съемного модуля

Эти примеры подчеркивают уникальную способность DAQ6510 запускать специализированные приложения, настраивающие пользовательский интерфейс. Это может значительно изменить способ отображения информации или даже автоматизировать выполнение теста.

Готовые к использованию драйверы приборов упрощают программирование

Предпочитаете создавать собственное специализированное прикладное программное обеспечение? Для упрощения процесса программирования доступны для загрузки собственные драйверы National Instruments Labview®, IVI-C и IVI-COM. Драйвер DAQ6510 Labview можно найти на сайте www.ni.com, драйверы IVI — на сайте www.tek.com.

Широкий выбор интерфейсов ПК

Вы можете выбрать интерфейс, который наиболее подходит для ваших нужд. Два интерфейса ПК, LAN LXI и USB, на DAQ6510 являются стандартными. Кроме того, интерфейсы, устанавливаемые на месте, включают интерфейс GPIB, интерфейс RS-232 и интерфейс Keithley TSP-Link. Все эти опции включают в себя шесть цифровых портов ввода-вывода для прямой синхронизации и связи между приборами.

Использование в качестве цифрового мультиметра для тестирования и устранения неполадок

На передней панели DAQ6510 есть входные клеммы, которые позволяют использование DAQ6510 в качестве 6½-разрядного цифрового мультиметра. Когда многоканальные измерения не нужны, DAQ6510 работает как цифровой мультиметр. Используйте DAQ6510 с его клеммами на передней панели для устранения неполадок в тестовой установке, цепи или для проверки значения компонента. Экономьте место на рабочем столе и затраты с помощью прибора, который работает как цифровой мультиметр и регистратор данных. Двойная функциональность позволяет максимально эффективно использовать ваш прибор.

Сократите время простоя системы тестирования и сэкономьте на затратах в течение всего срока службы

Незапланированные простои системы приводят к потере производительности и задержке поставок продукции или потере ценных разработок. время во время аудиторских испытаний продукта, ускоренных испытаний на срок службы и экологических испытаний. Чтобы избежать незапланированных простоев, подключаемые переключающие модули DAQ6510 имеют счетчики для каждого реле, которые отслеживают количество замыканий контактов реле. Таким образом, когда время замыкания релейного переключателя приближается к заявленному производителем сроку службы реле, модуль платы переключателя может быть заменен во время планового технического обслуживания.

Многие вставные модули переключателя имеют многоконтактные разъемы D-sub для обеспечения безопасные соединения с минимальным обслуживанием в автоматизированных тестовых средах. Разъемы D-sub сводят к минимуму время простоя при замене съемных переключающих модулей во время технического обслуживания системы или во время настройки новой испытательной системы.

Для DAQ6510 указаны характеристики точности как в течение 1 года, так и в течение 2 лет с небольшая разница между 1-летней и 2-летней спецификациями. Таким образом, для большинства приложений цикл калибровки для DAQ6510 может составлять два года. Это вдвое сократит затраты на жизненный цикл вашего DAQ6510.

DAQ6510 сократит незапланированные простои системы, сведет к минимуму плановые простои, и сэкономить на затратах на калибровку в течение всего срока службы, что делает DAQ6510 очень экономичным активом в любой тестовой системе.

Технические характеристики
