Описание

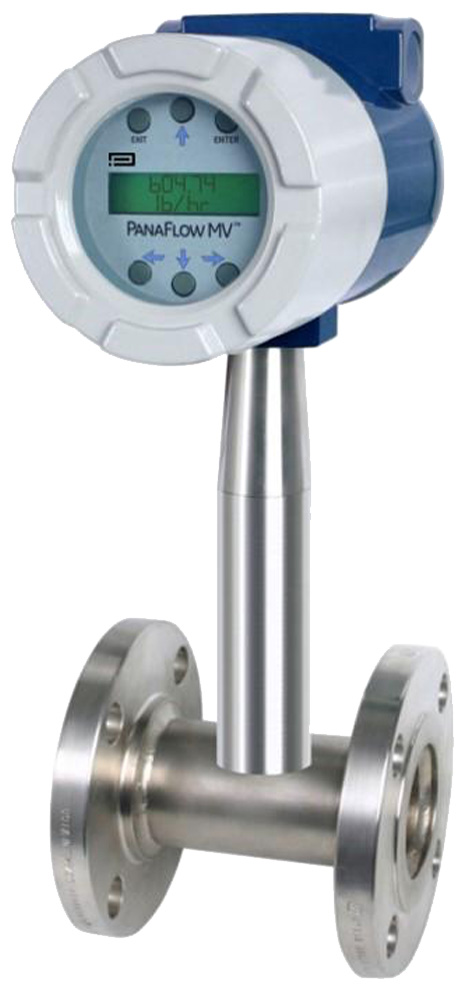

Вихревой расходомер Panametrics PanaFlow™ MV80 представляет собой вихревой расходомер нового поколения. Многопараметрическая конструкция вихревого расходомера Panametrics PanaFlow™ MV80 состоит из датчика скорости образования вихря, датчика температуры RTD и полупроводникового датчика давления, который измеряет массовый расход пара, газов и жидкостей.
Другие типы счетчиков используют внешние измерения процесса для расчета массового расхода. Устройства температуры и давления обычно не устанавливаются в том же месте, что и расходомер. Условия процесса могут сильно различаться в разных местах, что приводит к неточным показаниям массового расхода. Вихревой расходомер Panametrics PanaFlow™ MV80 измеряет скорость, температуру и давление в одном и том же месте, что обеспечивает более точное измерение процесса.
Интеграция давления и температуры в вихревой расходомер упрощает систему и помогает минимизировать первоначальный капитал. затраты, а также снизить затраты на установку. Нет необходимости приобретать дополнительные приборы для контроля давления и температуры, поскольку вихревой расходомер Panametrics PanaFlow™ MV80 выводит все параметры в вашу систему сбора данных. Линейка продуктов доступна с широким спектром опций и конфигураций расходомеров для удовлетворения конкретных требований вашего применения.
Модели вихревого расходомера Panametrics PanaFlow™ MV80
Вихревой расходомер Panametrics PanaFlow™ MV80 доступен в корпусе ряд конфигураций, которые наилучшим образом соответствуют вашим потребностям в измерениях.
PanaFlow™ MV80-VTP Вихревой расходомер Panametrics PanaFlow™ MV80-VTP предлагает функции компьютера расхода в компактном полевом устройстве. Этот многопараметрический прибор включает в себя датчики температуры и давления, обеспечивающие мгновенное считывание компенсированного массового расхода газов, жидкостей и пара. Помимо выходов для суммарной массы и настроек сигнализации, конфигурируемая электроника вихревого расходомера Panametrics PanaFlow™ MV80-VTP обеспечивает до трех аналоговых выходов 4–20 мА для пяти измерений процесса, включая объемный расход, массовый расход, температуру давления. и плотность. PanaFlow™ MV80-VT Вихревой расходомер Panametrics PanaFlow™ MV80-VT оснащен прецизионным платиновым датчиком температуры RTD с сопротивлением 1000 Ом, используемым для расчета и вывода показаний компенсированного массового расхода. Вихревой расходомер Panametrics PanaFlow™ MV80-VT обычно используется для измерения скорости потока насыщенного пара. PanaFlow™ MV80-V Вихревой расходомер Panametrics PanaFlow™ MV80-V обеспечивает прямое считывание объемного расхода – обычно это наиболее экономичное решение для мониторинга расхода жидкости – в различных приложениях, от общих расходов воды до измерения расхода углеводородного топлива. PanaFlow™ MV80-EM Опция мониторинга энергии вихревого расходомера Panametrics PanaFlow™ MV80-EM позволяет в режиме реального времени рассчитать энергопотребление для объекта или процесса с помощью дифракционного времени пролета. Счетчик можно запрограммировать на измерение пара, горячей или охлажденной воды. В этом варианте используется вихревой расходомер Panametrics PanaFlow™ MV80-EM для мониторинга одной стороны процесса, как нагнетаемой, так и обратной, а также используются входные данные от второго отдельного датчика температуры на противоположном участке процесса для расчета изменения энергии. Выбираемые единицы измерения энергии включают БТЕ, джоули, калории, ватт-часы, мегаватт-часы и лошадиные силы. Локальная или удаленная электроника отображает две температуры: дельту Т, общую массу и общую энергию. Области применения вихревого расходомера Panametrics PanaFlow™ MV80
- Идеально подходит для высокотемпературного и высокоскоростного пара
- Применение пара в электроэнергетике
- Промышленность – ОВКВ, районное управление энергопотреблением
- Промышленность – ОВКВ, районное управление энергопотреблением
- li>
- Коммерческая деятельность — управление энергопотреблением зданий, кампусов и объектов.
- Нефть и газ — распределение природного газа.
- Нефтехимическая промышленность — балансировка массы, нагрев реакционных процессов.
- Цифровой ЖК-дисплей и 6-кнопочная клавиатура.
- Высокая точность и стабильность.
- Измерение объемного расхода, температуры, давления, плотности и массового расхода с помощью одного расходомера.
- Измеряет большинство газов, жидкостей и пара без необходимости повторной калибровки.
- Размеры: от 1/2 до 8 дюймов (от 15 до 200 мм).
- Дистанционное управление. мониторинг и интеграция в РСУ с использованием протоколов связи HART и Modbus.
- Одобрено FM для США/Канады, взрывозащищенное и пыленепроницаемое.
