Описание

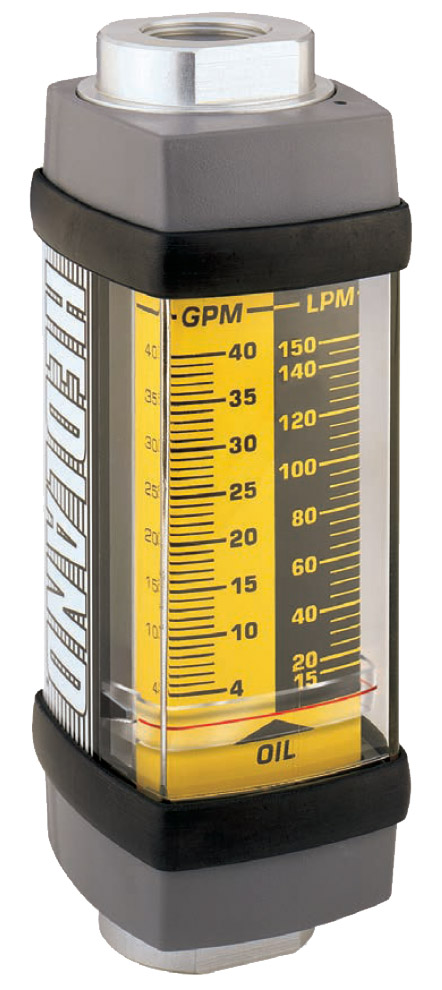

Расходомер Hedland для нефтяных жидкостей представляет собой прочный, но недорогой расходомер с переменным сечением. Эти линейные индикаторы расхода относятся к промышленному классу и идеально подходят для нефти и жидкостей на ее основе. Эти расходомеры Hedland можно использовать в приложениях, в которых температура колеблется от -20 до 400°F (постоянно) и от 400 до 500°F (прерывисто).
Качество характеристик расходомера Hedland для нефтяных жидкостей. металлическая конструкция из алюминия, латуни или нержавеющей стали. Алюминиевые и латунные модели расходомеров с переменным сечением рассчитаны на рабочее давление до 3500 фунтов на квадратный дюйм/241 бар максимум с коэффициентом безопасности 3:1. Модель из нержавеющей стали рассчитана на максимальное давление 6000 фунтов на квадратный дюйм/414 бар (максимум 5000 фунтов на квадратный дюйм/345 бар для серий от 3/4 дюйма до 1-1/2 дюйма) с коэффициентом безопасности 3:1. Вы можете выбрать один из семи размеров портов от 1/4 дюйма до 3 дюймов.
Применение расходомера Hedland для нефтяных жидкостей:
- Гидравлические системы питания
- Нефтяные системы Жидкости
Принцип действия
Во всех расходомерах Hedland с переменным сечением используется кольцевое отверстие с острыми краями, образованное между поршнем с открытым центром и профильным дозирующим конусом. Поршень удерживается в положении «нет потока» у основания контурного конуса калиброванной удерживающей пружиной. Поток через расходомер создает перепад давления на отверстии поршня, перемещая поршень против пружины. Чем больше объём, тем дальше движется поршень. Внешне индикатор расхода магнитно связан с подвижным поршнем. Индикатор визуально «читается» по градуированной шкале расхода.
Технические характеристики
Особенности
- Прямое считывание.
- Установка в любом положении.
- Поворотное на 360° ограждение/шкала.
- Удобная для чтения линейная шкала. >
- Не требуются выпрямители потока или специальные трубопроводы.
- Относительно нечувствительность к ударам и вибрации.
- Хорошая стабильность вязкости.
- Варианты температурного диапазона:
- Стандартная температура от -20 до 240°F (от -29 до 116°C)
- Высокая температура до 500°F (260°C)
- Точность ±2 % от полной шкалы.
- Повторяемость ±1 %.
- Калибровано для удельного давления 0,876.
