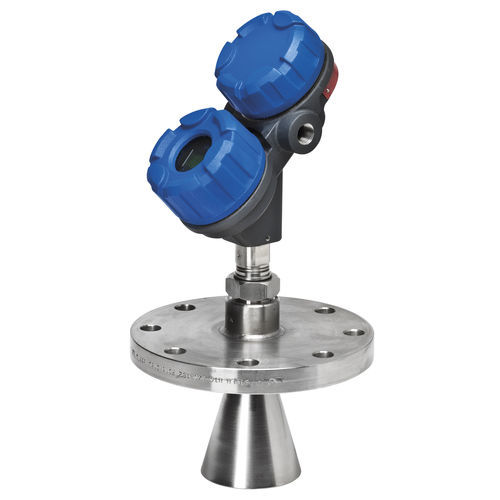

Модель Pulsar® R96 представляет собой бесконтактный радарный уровнемер с питанием от контура 24 В постоянного тока. Он имеет больший диапазон измерений, улучшенную диагностику и более прост в использовании, чем большинство радиолокационных передатчиков с питанием от контура. Бесконтактный радар Бесконтактный радарный уровнемер предлагается с различными рабочими частотами, каждая из которых имеет свои преимущества. Существует два типа бесконтактных радарных передатчиков: Частотно-модулированные непрерывные импульсные радары (FMCW) Устройства FMCW передают непрерывный сигнал с постоянно меняющейся частотой вниз, в сторону жидкости. Обнаруженная разница в частотах между передаваемым сигналом и обратным эхом пропорциональна расстоянию. Радарные передатчики импульсных импульсов, более старые из двух типов, излучают короткие всплески энергии на поверхность жидкости и включают в себя сверхвысокоскоростную схему синхронизации для измерения времени отраженного от поверхности жидкости обратного сигнала. Затем расстояние рассчитывается по уравнению. Производительность не зависит от процесса (изменение удельного веса и диэлектрической проницаемости не оказывает никакого влияния). Рабочая частота 6 ГГц обеспечивает превосходные характеристики в более жестких условиях турбулентности, пены и тяжелых паров. Дальность действия до 130 футов (40 метров) Быстро. Муфта для подключения/отключения зонда позволяет сосуду оставаться герметичным. Уровень безопасности SIL 2 соответствует доле безопасных отказов (SFF) = 92,7% (FMEDA предоставляется по запросу). Интерфейс программного обеспечения PACTware™ для ПК с новым улучшенным DTM. ОПЦИИ Цифровая связь HART® 7.1 и Foundation fieldbus™ Корпус с двумя отсеками из нержавеющей стали 316 Рупорные антенны 4 и 6 футов Стержневые антенны из полипропилена и тефлона® Удлинители насадок антенны
Технические характеристики
ХарактеристикиТехнологиярадарСредадля жидкостей Интерфейс4–20 мА, 2-проводной, HARTПрименениедля резервуаров хранения Другие характеристикинержавеющая сталь, питание от контура, пакетный импульс, IP67Диапазон уровней
Мин.: 0,2 м (007) )
Макс.: 40 м (13102)
Технологическое давление
Мин.: 3,5 бар (50,76 фунтов на квадратный дюйм)
Макс.: 51,7 бар (749,85 фунтов на квадратный дюйм)
Температура процесса
Мин.: -40 °C (-40 °F)
Макс.: 204 °C (399 °F)
