Вихревая трубка — это устройство эффективное для решения задач по локальному охлаждению или нагреву в условиях производства.
Данные Вихревые трубки произведены на территории Российской Федерации, полное изготовление и все детали изготавливаются ООО «ТПК Русь».

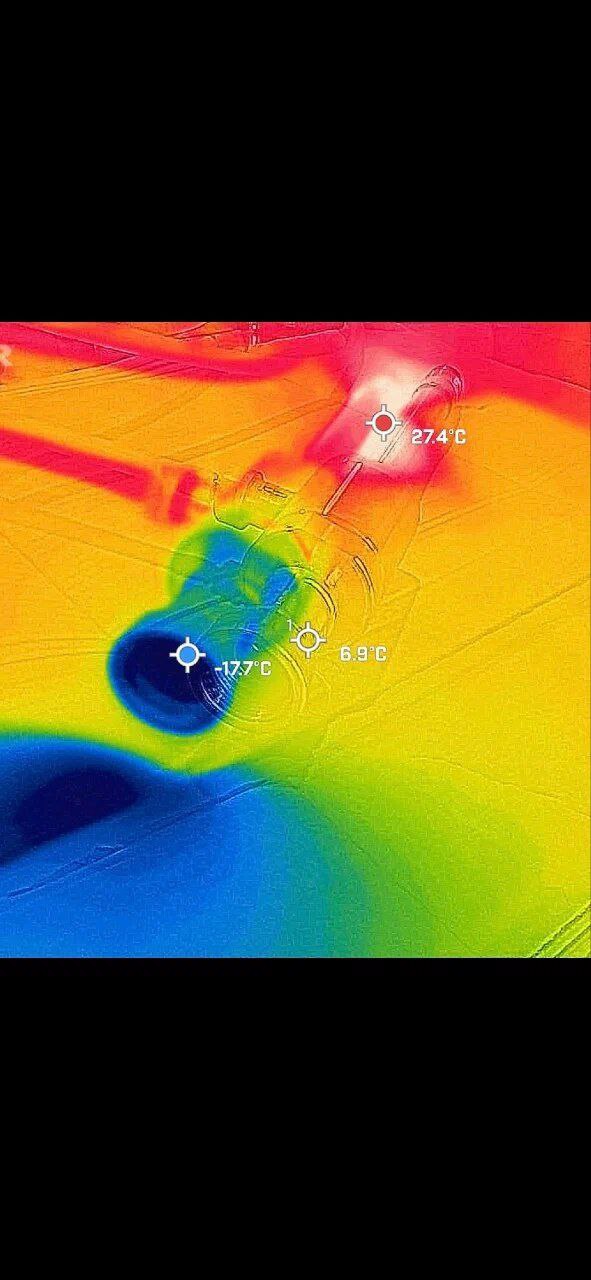

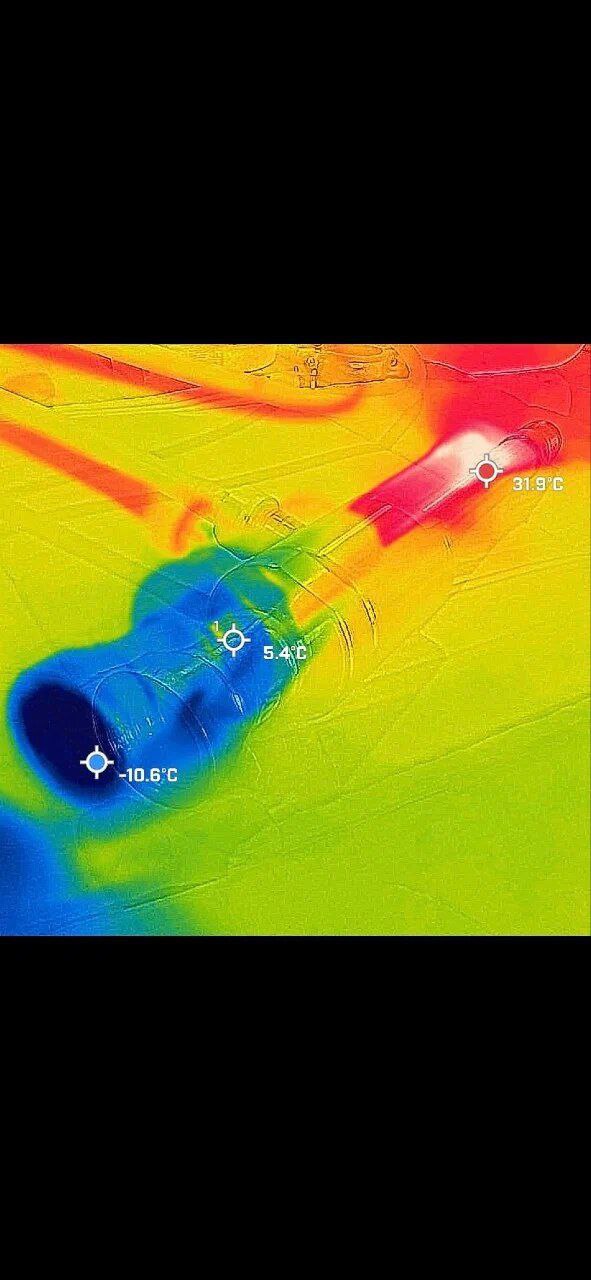

Используя сжатый воздух в качестве источника энергии, вихревые трубки генерируют два потока воздуха, горячий и холодный, данный эффект описан как эффект Ранка-Хилша.
Эффект разделения газа при закручивании в цилиндрической или конической камере на две фракции. На периферии образуется закрученный поток с большей температурой, а в центре — закрученный охлажденный поток, причем вращение в центре происходит в обратную сторону, чем на периферии. Попадая в цилиндрическую камеру поток сжатого воздуха раскручивается вдоль стенок камеры вплоть до 1 000 000 оборотов в минуту. При этом воздушный поток разделяется на 2-ве фракции. Фракция теплого воздуха покидает камеру вихревой трубки с одной стороны, фракция холодного – с другой.
Температуру можно регулировать встроенным регулятором, работа вихревой трубки зависит от давления подаваемого воздуха (газа) от 6 Бар и выше начинает работать данное устройство.
Температура и объем выходящего потока регулируются клапаном со стороны выхода горячего воздуха. Вращение клапана изменяет поток холодного воздуха на выходе, позволяя достичь минимальных температур холодного потока. Это позволяет легко установить оптимальное соотношение потока воздуха и его охлаждения для конкретной задачи, обеспечивает нормальное функционирование охлаждаемых систем.
Вихревые трубки изготавливаются из нержавеющей стали, не имеют деталей трения, что обеспечивает длительный срок эксплуатации, не требуя сервисного обслуживания.
Применяются при:
- Охлаждении электрических шкафов и шкафов управления.
- Охлаждение сварных швов при автоматической сварке.
- Сушка клеев и поверхностей — горячим и холодным воздухом.
- Охлаждение участков при пайке.
- Охлаждение при режущих операциях.
- Где требуется пожаро-безопасный нагрев.
- Охлаждение обрабатываемых поверхностей — местное.
- Другие области применения….
Вихревые трубки — это не замена обычным холодильникам или кондиционерам. Это нишевое, но бесценное решение для точечного, надежного и безопасного охлаждения в промышленности и специальных областях, где их недостатки перевешиваются уникальными преимуществами.
Возможно изготовление резьбы/штуцера под требование Заказчика, так же возможно изготовить под Заказчика вихревые трубки с другими техническими характеристиками.

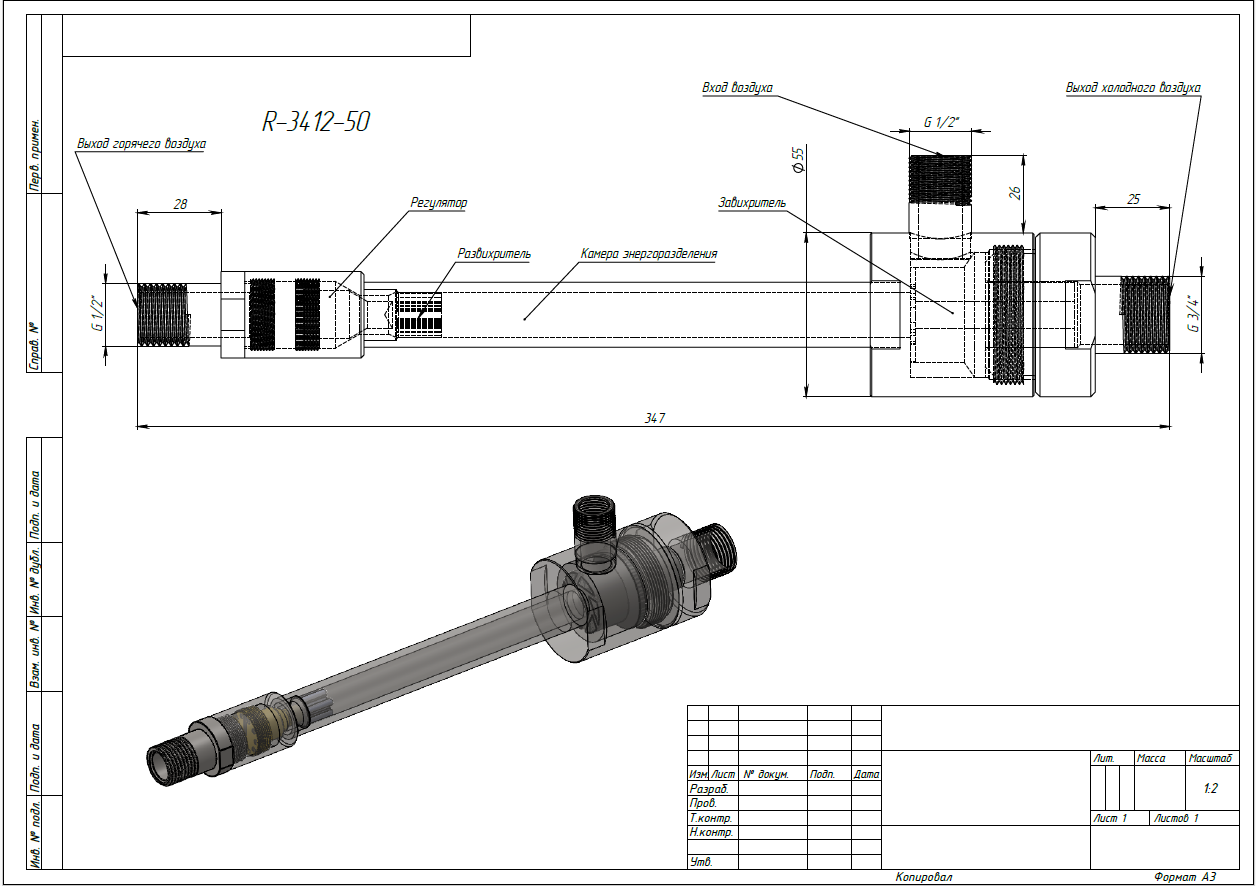

Технические характеристики Вихревых трубок:

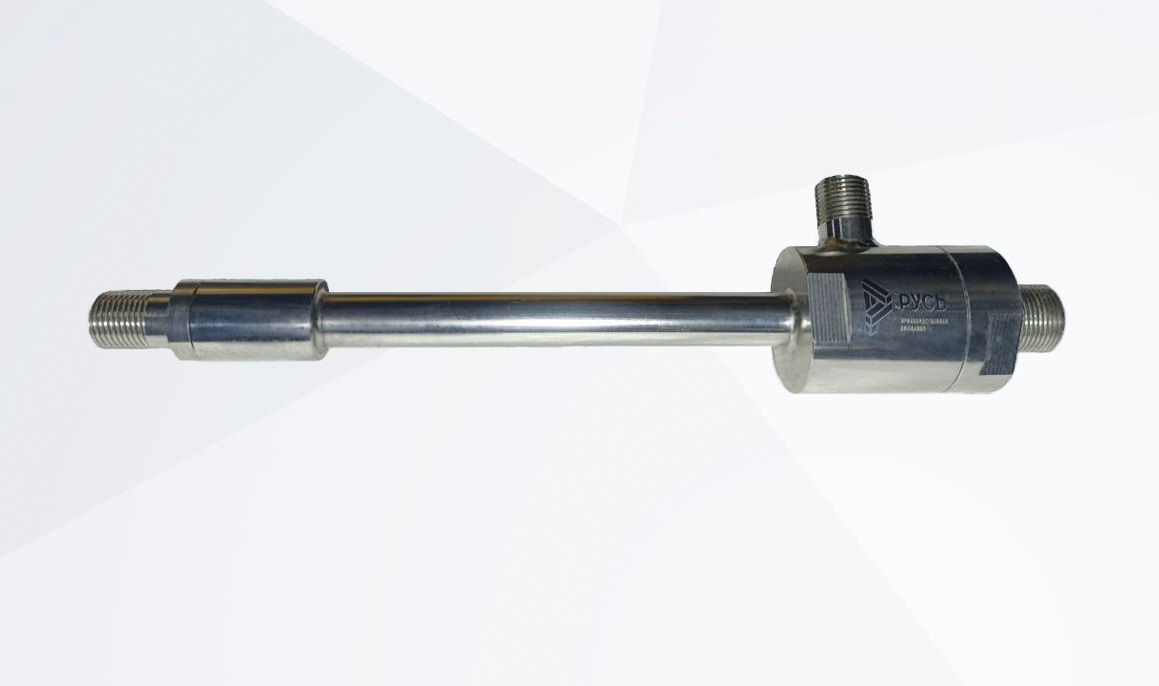

Модель R-3412-50
- Вес изделия: 1450гр.
- Расход воздуха при 6,9bar – 1400 литров в минуту.
- Охлаждающая мощность – 3400 btu=1кВт.
- Материал корпуса – нержавеющая сталь.
- Материал завихрителя – алюминий, фрезеровка.
- Развихритель — сталь.
- Регулятор – бронзовый.
