QPL9098 — это высоколинейный блочный усилитель со сверхмалым шумом и функцией режима байпаса, встроенной в продукт. На частоте 5,5 ГГц усилитель обычно обеспечивает усиление 19 дБ, +32 дБм OIP3 и коэффициент шума 1,3 дБ, потребляя ток 68 мА от источника питания +4,2 В.
QPL9098 внутренне согласован с использованием высокопроизводительного процесса E-pHEMT и требует всего четырех внешних компонентов для работы от одного положительного источника питания: внешний ВЧ-дроссель и блокировочные/обходные конденсаторы. Этот малошумящий усилитель содержит внутреннее активное смещение для поддержания высоких характеристик при температуре.

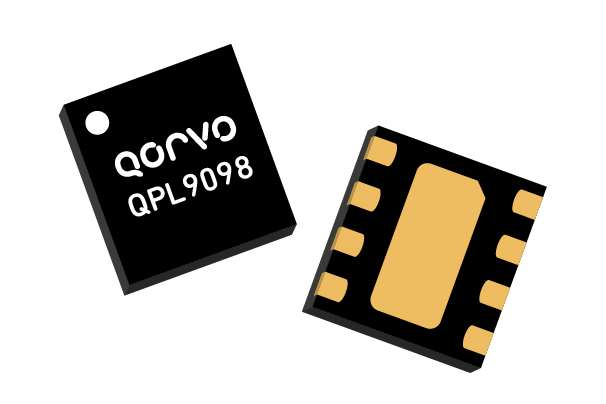

QPL9098 оптимизирован для диапазона частот 4,0–6,0 ГГц и предназначен для беспроводной инфраструктуры. QPL9098 упакован в корпус DFN размером 2 x 2 мм.
Технические характеристики
| Номер детали: QPL9098 |
| Производитель: Qorvo |
| Тип: Усилители |
| Мин. частота: 4 ГГц |
| Макс. частота: 6 ГГц |
| P1dB: 16 дБм |
| Усиление: 19 дБ |
| IP3: 32 дБм |
| Напряжение питания Vd мин.: 4,2 В |
| Ток покоя Id: 68 мА |
| Коэффициент шума: 1,3 дБ |
| Упаковка: DFN 2×2 мм |
| Входные обратные потери: 11 дБ |
| Выходные обратные потери: 12 дБ |
