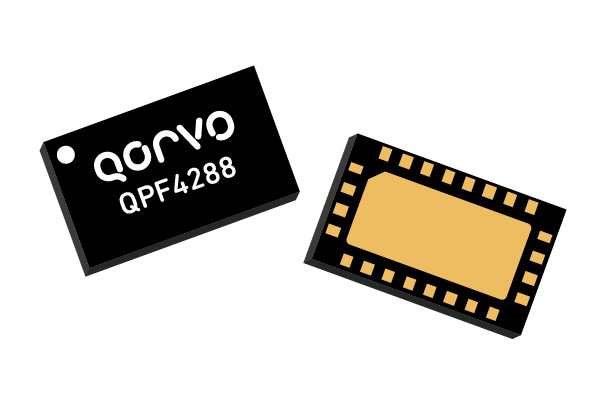

Qorvo QPF4288 — это интегрированный внешний модуль (FEM), предназначенный для систем Wi-Fi 6 (802.11ax). Компактный форм-фактор и встроенное согласование минимизируют площадь компоновки в приложении.
Производительность ориентирована на оптимизацию усилителя мощности для напряжения питания 5 В, что позволяет экономить потребляемую мощность, сохраняя при этом максимальную линейную выходную мощность и передовую пропускную способность. Путь приема соответствует оптимальным технологиям, чтобы максимизировать чувствительность приемника за счет характеристик коэффициента шума, стабильных в широком диапазоне условий.
Путь приема закреплен таким образом, что внешнюю фильтрацию можно добавить в оптимальном положении. Включены встроенная фильтрация уровня кристалла для 2-й и 3-й гармоник, а также подавление частоты 5 ГГц для работы DBDC. Существует два варианта обнаружения мощности: детектор мощности постоянного тока с выходным напряжением и детектор мощности ВЧ с выходом РЧ от направленного ответвителя.
QPF4288 включает в себя усилитель мощности (УМ) 2,4 ГГц и стабилизатор. , однополюсный двухпозиционный переключатель (SP2T), обходной малошумящий усилитель (LNA) и соединитель в одном устройстве.
Технические характеристики
| Номер детали: QPF4288 |
| Производитель: Qorvo |
| Подтип: WiFi |
| Мин. частота: 24000 МГц |
| Максимальная частота: 25000 МГц |
| Усиление Rx: 15,5 дБ |
| Rx NF: 1,8 дБ |
| Усиление Tx: 33 дБ |
| Минимальное напряжение: 5 В |
| Максимальное напряжение: 5 В |
| OP1дБ: 32 дБм |
