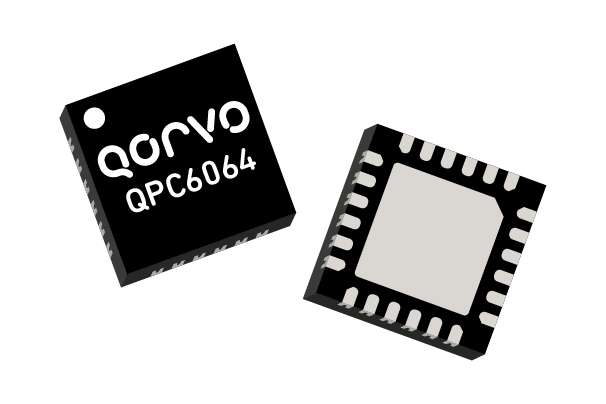

QPC6064 от Qorvo — это однополюсный шестипозиционный коммутатор (SP6T) с кремнием на изоляторе (SOI), предназначенный для использования в сотовых, 3G, LTE и других высокопроизводительных системах связи. Он предлагает симметричную топологию с высокой степенью изоляции, превосходной линейностью и мощностью. На ВЧ-портах не требуются блокирующие конденсаторы. Конструкция неотражающая, поэтому порты RFX в выключенном состоянии подключаются к 50 Ом. QPC6064 совместим с логикой +1,8 В и имеет один вывод для отключения внутреннего генератора отрицательного напряжения (NVG) и подачи отрицательного напряжения извне, если необходимо.
Технические характеристики
| Номер детали: QPC6064 |
| Производитель: Qorvo |
| Тип >,>,RF-переключатель: однополюсный |
| Функция: SP6T |
| Импеданс: 50 Ом |
| Мин. диапазон частот: 5 МГц |
| Макс. диапазон частот: 6000 МГц |
| Минимальная вносимая потеря: 1,02 дБ |
| Макс. вносимая потеря: 2,02 дБ |
| Минимальная изоляция: 48 дБ |
| Максимальная изоляция: 72 дБ |
| Пакет: QFN 4×4 мм |
| Описание: Высокая изоляция |
