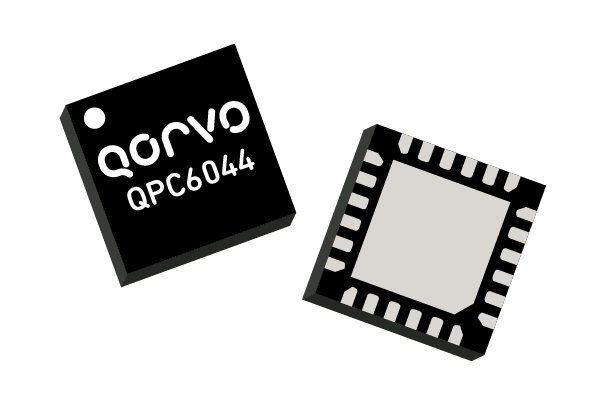

QPC6044 от Qorvo — это однополюсный четырехпозиционный коммутатор (SP4T) с кремнием на изоляторе (SOI), предназначенный для использования в сотовых, 3G, LTE и других высокопроизводительных системах связи. Он предлагает симметричную топологию с высокой степенью изоляции, превосходной линейностью и мощностью. На ВЧ-портах не требуются блокирующие конденсаторы. Конструкция неотражающая, поэтому порты RFX в выключенном состоянии подключаются к 50 Ом. QPC6044 совместим с логикой +1,8 В и имеет один вывод для отключения внутреннего генератора отрицательного напряжения (NVG) и подачи отрицательного напряжения из внешнего источника, если необходимо.
Технические характеристики
| Номер детали: QPC6044 |
| Производитель: Qorvo |
| Тип >,>,RF-переключатель: однополюсный |
| Функция: SP4T (A) |
| Импеданс: 50 Ом |
| Мин. диапазон частот: 5 МГц |
| Макс. диапазон частот: 6000 МГц |
| Мин. вносимая потеря: 0,87 дБ |
| Макс. вносимая потеря: 1,2 дБ |
| Минимальная изоляция: 45,5 дБ |
| Максимальная изоляция: 66 дБ |
| IIP3: 35,5 дБм |
| Корпус: QFN 4×4 мм |
| Описание: высокий Изоляция |
