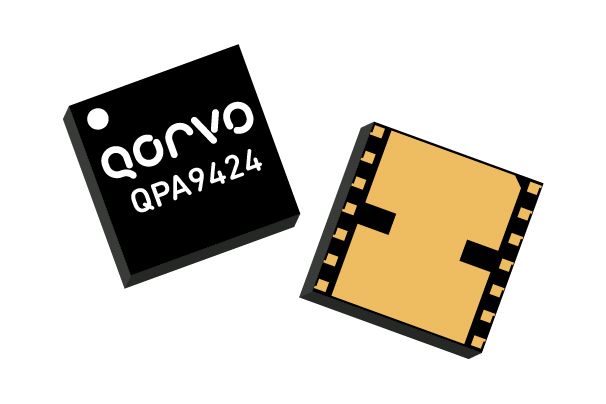

QPA9424 — это трехкаскадный усилитель мощности с высокой линейностью в недорогом корпусе для поверхностного монтажа со встроенными схемами контроля смещения и контроля температуры, подходящий для небольших базовых ячеек. приложения станций.
QPA9424 обеспечивает усиление 35,8&thinsp,дБ и линейную мощность +27&thinsp,дБм в диапазоне частот 2300–2400 МГц, охватывающем полосы 30 и 40. Это Усилитель способен достигать ACLR 48,5 дБн при выходной мощности +27 дБм с сигналом LTE 20 МГц.
QPA9424 объединяет три высокопроизводительных каскада усилителя в один Модуль обеспечивает компактную конструкцию системы и требует для работы очень мало внешних компонентов. Усилитель имеет регулировку смещения, что позволяет оптимизировать энергопотребление усилителя. QPA9424 доступен в корпусе для поверхностного монтажа шириной 7&thinsp,x&thinsp,7&thinsp,мм.
Технические характеристики
| Номер детали: QPA9424 |
| Производитель: Qorvo |
| Тип: RF Power MMIC |
| Мин. частота: 2,3 ГГц |
| Макс. частота: 2,4 ГГц |
| P1dB: 35,4 дБм |
| Усиление: 35,8 дБ |
| Ток покоя Id: 455 мА |
| Пакет: SMT |
| КПД добавленной мощности: 14,6 % |
| Входные обратные потери: 20 дБ |
| Выходные обратные потери: 21,5 дБ |
