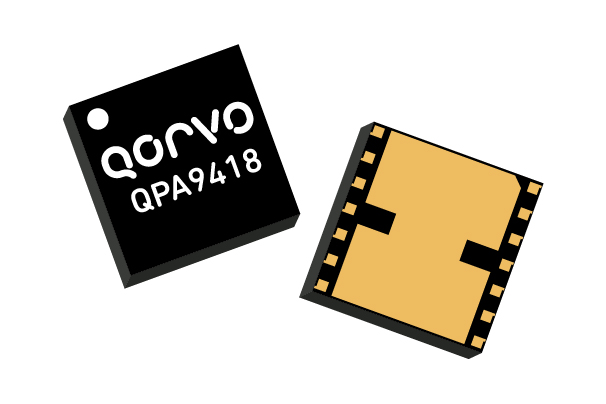

QPA9418 — это высоколинейный двухкаскадный усилитель мощности в недорогом корпусе для поверхностного монтажа со встроенными схемами контроля смещения и контроля температуры, подходящий для применения в базовых станциях малых сот.
QPA9418 обеспечивает усиление 30,6 дБ и линейную мощность +27 дБм в диапазоне частот 1805–1930 МГц. Этот усилитель способен обеспечить ACLR 48 дБн при выходной мощности +27 дБм при использовании сигнала LTE 20 МГц.
QPA9418 объединяет два высокопроизводительных каскада усилителя в модуль, что обеспечивает компактную конструкцию системы и требует очень мало внешних компонентов для работы. Усилитель имеет регулировку смещения, что позволяет оптимизировать энергопотребление усилителя. QPA9418 доступен в корпусе для поверхностного монтажа шириной 7&thinsp,x&thinsp,7&thinsp,мм.
Технические характеристики
| Номер детали: QPA9418 |
| Производитель: Qorvo |
| Тип: RF Power MMIC |
| Мин. частота: 1,805 ГГц |
| Макс. частота: 1,88 ГГц |
| P1dB: 35,4 дБм |
| Усиление: 30,6 дБ |
| Напряжение питания Vd Мин.: 4,5 В |
| Ток покоя Id: 460 мА |
| Упаковка: SMT |
| КПД добавленной мощности: 14,6 % |
| Входные потери возврата: 20 дБ |
| Выходные потери возврата: 25 дБ |
