QPA9121 — это широкополосный усилитель мощности с высоким коэффициентом усиления и пиковой мощностью. Благодаря технологии Qorvos GaAs HBT этот усилитель обеспечивает уровень P3дБ 27 дБм с усилением 28 дБ на частоте 2,6 ГГц. Благодаря току покоя 95 мА эта деталь хорошо подходит в качестве драйвера в контуре DPD канала передачи для приложений m-MIMO.
QPA9121 внутренне согласован с сопротивлением 50 Ом во всем рабочем диапазоне частот 2,3- 5,0 ГГц и имеет функцию отключения через вывод VPD. Доказано, что усилитель обеспечивает превосходную коррекцию DPD для сигналов 5G шириной до 160 МГц.

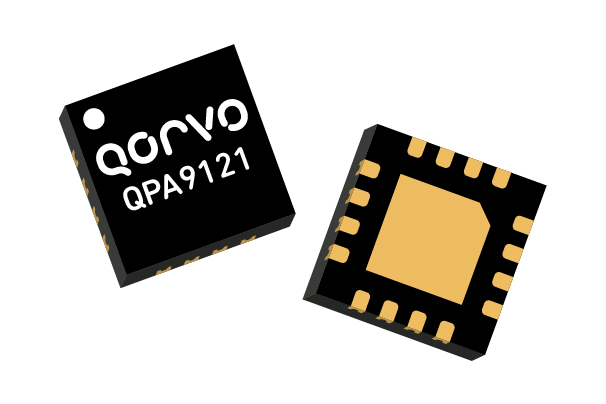

QPA9121 размещен в 16-контактном корпусе SMT 3X3 мм и совместим по размеру и контактам с QPA9120.
Технические характеристики
| Номер детали: QPA9121 |
| Производитель: Qorvo |
| Тип: Усилители |
| Мин. частота: 2,3 ГГц |
| Макс. частота: 5 ГГц |
| P1dB: 25 дБм |
| Усиление: 28 дБ |
| IP3: 32 дБм |
| Напряжение питания Vd мин.: 5 В |
| Ток покоя Id: 95 мА |
| Коэффициент шума: 5 дБ |
| Пакет: SMT |
| Входные обратные потери: 10 дБ |
| Выходные обратные потери: 10 дБ |
