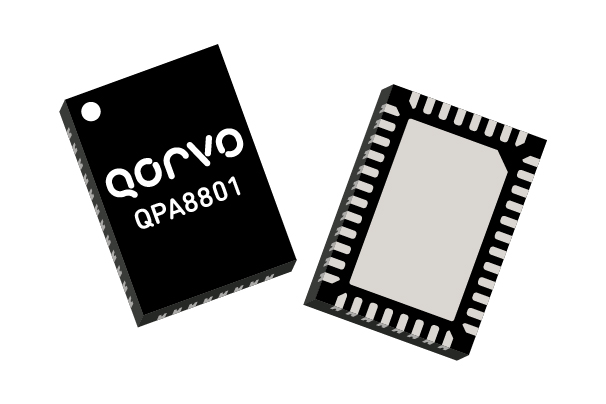

QPA8801 — это сверхлинейный усилитель QFN GaAs MMIC, предназначенный для усиления выходного каскада в инфраструктурных приложениях кабельного телевидения. Устройство имеет двухтактную каскадную конструкцию, которая обеспечивает равномерный коэффициент усиления и сверхнизкие искажения, что делает его идеальным для использования в распределительных системах кабельного телевидения, требующих высокой выходной мощности. QPA8801 потребляет примерно 380 мА от одного источника питания +12 В, обеспечивая усиление ~11 дБ с превосходной линейностью. Пользователи могут регулировать ток смещения с помощью внешнего напряжения, что позволяет использовать QPA8801 в таких приложениях, как удвоители или в системах с низким энергопотреблением. QPA8801 упакован в стандартный 40-контактный корпус QFN размером 5 x 7 мм с открытым контактом (EP) под устройством для теплового и электрического заземления.
Технические характеристики
| Номер детали: QPA8801 |
| Производитель: Qorvo |
| Мин. частота: 45 МГц |
| Макс. частота: 1218 МГц |
| Усиление: 11 дБ |
| Напряжение питанияVd: 12 В |
| Id: 380 мА |
| Коэффициент шума: 5,5 дБ |
| CTB: -78 дБ |
| CSO: -70 дБ |
| Пакет: QFN |
