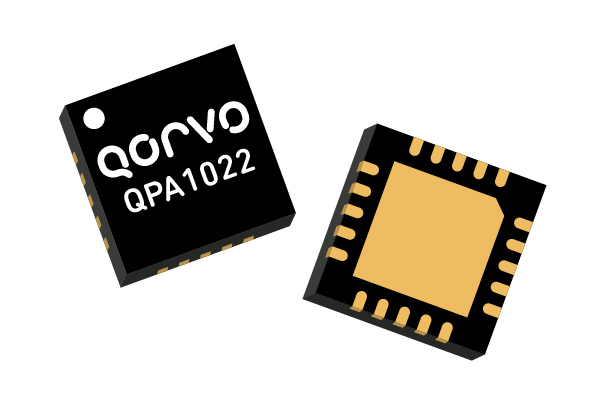

Qorvos QPA1022 — это компактный высокопроизводительный усилитель мощности, изготовленный по технологии GaN 0,15 мкм на SiC производства Qorvos (QGaN15). Охватывая диапазон 8,5 11,0 ГГц, QPA1022 обеспечивает выходную мощность при насыщении более 4 Вт и коэффициент усиления сильного сигнала 24,5 дБ, обеспечивая при этом КПД добавленной мощности 45 %.
Упакован в небольшой пластиковый корпус размером 4 x 4 мм. QFN, QPA1022 согласован с сопротивлением 50 Ом со встроенными блокирующими конденсаторами постоянного тока на ВЧ-выходе и заземленным входным портом постоянного тока. Он также имеет встроенный детектор мощности для проверки радиочастотной мощности системы. Благодаря компактным размерам он может удовлетворить требования к ограниченному пространству решетки для радаров с фазированной решеткой. Это также идеальный компонент для поддержки испытательного оборудования и коммерческих систем связи.
Технические характеристики
| Номер детали: QPA1022 |
| Производитель: Qorvo |
| Тип: RF Power MMIC |
| Мин. частота: 8,5 ГГц |
| Макс. частота: 11 ГГц |
| P1dB: 36,5 дБм |
| Усиление: 24,5 дБ |
| Напряжение питания Vd Мин.: 22 В |
| Ток покоя Id: 180 мА |
| Упаковка: QFN 4×4 мм |
| Вход обратных потерь: 20 дБ |
| Выход обратных потерь: 10 дБ |
| Процесс: GaN |
