PVS60085 BK Прецизионный источник питания постоянного тока

Дополнительные характеристики:

• Выходное напряжение и ток: 600 В/8,5 А
• Выходная мощность: 5100 Вт
• Компактность, высокая удельная мощность , корпус 2U
• Удобная конфигурация однофазного входа переменного тока
• Яркий VFD-дисплей
• Высокое разрешение по напряжению и току 10 мВ, 0,2 мА
• Быстрое переходное время отклика ≤ 0,5 мс
• Регулируемый наклон напряжения и тока (время нарастания и спада)
• Режим списка: 9 программ, определяемых пользователем, до 100 программируемых шагов в каждой
• Встроенная функция SAS для хранения до 16 ВАХ с параметрами Voc, Isc, Vmp и Imp и таблица на 1024 точки
• Стандартный USB (виртуальный COM), RS232 , GPIB и LAN интерфейсы с поддержкой команд SCPI
• Сохранение до 100 различных настроек прибора во внутренней памяти
• Управление до 30 источниками питания с одного ПК через интерфейс RS485
• Выход, управляемый таймером (от 1 с до 1000 часов).
• Расширенные функции защиты: OVP, OCP, OPP, OTP, режим защиты от обратного хода и функция блокировки клавиш.
• От лицевой панели к задний поток воздуха обеспечивает эффективное охлаждение в средах с высокой плотностью размещения стоек.
• Режим ведущий/ведомый для параллельного подключения до четырех блоков (всего 20,4 кВт)
• Внешний аналоговый интерфейс для программирования и мониторинга

>

• Драйвер LabVIEW и программная панель доступны для удаленного управления, создания тестовых последовательностей и регистрации данных
• Стандартные аксессуары: руководство пользователя, шнур питания, отчет об испытаниях и сертификат калибровки
• Дополнительные аксессуары : SASPVS (программное обеспечение SAS), RKPVS (комплект для монтажа в стойку)
• Три года гарантии

Программируемый источник питания постоянного тока BK Precision PVS60085 обеспечивает чистую выходную мощность до 5,1 кВт. , превосходное регулирование и быстрое время отклика в ведущем в отрасли корпусе 2U.

Этот источник питания обладает множеством полезных функций, таких как высокое программируемое разрешение, несколько удаленных интерфейсов для тестовых систем и встроенный Функция SAS (симулятор солнечной батареи) для создания PV (фотоэлектрических) кривых IV. Дополнительное программное обеспечение SAS позволяет пользователям последовательно воспроизводить различные кривые ВАХ для проверки эффективности MPPT фотоэлектрического инвертора.

Для настольных приложений эта серия предоставляет интуитивно понятный пользовательский интерфейс с полной клавиатурой и поворотной ручкой. Преимущества для системных интеграторов через стандартные интерфейсы USB (виртуальный COM), RS232, GPIB и LAN, поддерживающие команды SCPI Доступно бесплатное прикладное программное обеспечение и полный набор драйверов LabVIEW для сокращения времени программирования и повышения производительности Прикладное программное обеспечение позволяет пользователям управлять блоком питания , выполнять тестовые последовательности или регистрировать измерения. Он также интегрируется с панелью данных для приложений LabVIEW, что позволяет пользователям удаленно отслеживать выбранные показатели измерений с помощью планшетов или смартфонов, совместимых с iOS, Android или Windows 8.

Эти возможности расходные материалы хорошо подходят как для использования на стенде, так и для интеграции систем ATE, НИОКР, проверки конструкции, производственных испытаний и испытаний высоким напряжением.

Специальные приложения
В частности, характеристики низкого уровня шума серии PVS делает эти приборы идеальными для тестирования инверторов двигателей. При работе с дополнительным программным обеспечением SAS эти блоки питания можно использовать для тестирования солнечных батарей.

Интуитивно понятный пользовательский интерфейс
Цифровые клавиши и поворотная ручка обеспечивают удобный интерфейс для настройки выходной мощности. уровни быстро и точно. На экране одновременно отображаются как измеренные выходные значения, так и значения настроек. Кроме того, источники питания имеют внутреннюю память для хранения до 10 различных настроек прибора, которые можно устанавливать и вызывать как с передней панели, так и через удаленные интерфейсы.

Дистанционное управление и программирование

Интеграция тестовой системы
Эти источники питания имеют стандартные интерфейсы USB, RS-232, GPIB и LAN, что упрощает разработку и интеграцию тестовой системы. Серия PVS поддерживает протоколы, совместимые с SCPI, и поставляется с драйверами LabVIEW™.

Выполнение тестовой последовательности в режиме списка
Функция режима списка позволяет пользователям запрограммировать список шагов к мощности. снабжать внутреннюю память и выполнять их. Каждой ячейке внутренней памяти может быть выделено до 100 шагов, максимум до 9 ячеек. Последовательность испытаний может быть запрограммирована удаленно через USB, RS-232, GPIB или LAN. интерфейсы с помощью команд SCPI или с прилагаемым программным обеспечением. Тестовые последовательности можно настроить для однократного или многократного выполнения. Настройки каждого шага включают в себя напряжение, ток, продолжительность и состояние выхода.

Аналоговое программирование и интерфейс мониторинга
Помимо управления с передней панели и удаленного интерфейса, значения напряжения и тока также можно запрограммировать с помощью аналогового управляющего сигнала. Источники питания могут управляться извне от нуля до полной шкалы либо источником напряжения (выбор 0–5 В/0–10 В), либо сопротивлением (выбор 0–5 кОм/0–10 кОм для моделей с высоким напряжением). Аналоговый интерфейс также позволяет контролировать выходное напряжение и ток, режим регулирования (CV или CC) или указывать на возникновение неисправности.

Интерфейс веб-сервера
Модели серии PVS оснащены встроенным веб-сервером, который позволяет пользователям настраивать, контролировать или контролировать основные параметры источника питания с удаленного компьютера с помощью веб-браузера.

Socket и Интерфейс Telnet
Источником питания можно управлять с помощью команд SCPI, используя разъем или соединение Telnet через интерфейс Ethernet.

Прикладное программное обеспечение
ПО для ПК предоставляется для эмуляции передней панели, создание и выполнение тестовых последовательностей или регистрация данных измерений без необходимости написания исходного кода.

• Удаленный мониторинг на планшетах или смартфонах, совместимых с iOS, Android или Windows 8, через NI Data Dashboard для приложений LabVIEW. Быстро разработайте пользовательскую панель мониторинга, состоящую из одного (смартфон) или нескольких (планшет) индикаторов, диаграмм или датчиков для мониторинга вашего источника питания.
• Записывайте значения напряжения, тока и мощности, а также отметку времени, CV /CC и статус вывода.
• Сохранение и загрузка файлов списков во внутреннюю память источника питания или из нее.
• Создание неограниченного количества внешних файлов списков, которые будут выполняться из памяти ПК. Сохранение и вызов файлов списков на/с ПК

Гибкая конфигурация

Расширенная защита устройства
Для защиты тестируемого устройства серия PVS обеспечивает несколько функций безопасности: перенапряжение (OVP), защита от перегрузки по току (OCP), защита от перегрузки по мощности (OPP) и защита от перегрева (OTP).При возникновении неисправности источник питания отключит выход, подаст звуковой сигнал и отобразит сообщение об ошибке. Аналогично, при постоянном напряжении активирован режим защиты от постоянного тока (CV-to-CC) или от постоянного тока к постоянному напряжению (CC-to-CV), источник отключится, если изменения нагрузки заставят источник питания переключиться между двумя режимами работы. . Блок питания также может обнаруживать аномально низкую или высокую входную мощность переменного тока и отключать выход, когда это происходит.

Удобная калибровка с помощью передней панели
Использование 5,5-разрядного мультиметра , параметры напряжения и тока можно удобно откалибровать с передней панели через меню калибровки.

Управление несколькими устройствами
В режиме управления несколькими устройствами можно последовательно подключить до 30 устройств. объединены в цепочку через RS485 и управляются с одного ведущего блока через интерфейс USB, GPIB или LAN.

Операция «ведущий/ведомый»
Допускается параллельное подключение до четырех моделей с одинаковыми параметрами и работать в режиме ведущий/ведомый. Интерфейс RS-485 используется для связи между ведущим и ведомым(и). После настройки ведущий будет автоматически искать и обнаруживать ведомые устройства, а также отображать напряжение и ток всей системы.

Опция программного обеспечения для имитации солнечной батареи (SAS)
Разработчики солнечных инверторов необходимо убедиться, что их инвертор способен обеспечить максимальную мощность, доступную от солнечных модулей. На кривую IV солнечных элементов могут влиять различные погодные условия, например, облачный день. В сочетании с прикладным программным обеспечением SAS пользователи PVS могут легко моделировать ВАХ различных массивов в различных условиях освещенности, измеряя и проверяя эффективность алгоритма MPPT инвертора.

Особенности SAS:

• Разнообразие входных параметров (Voc/Isc/Vmp/Imp/FF/FFv/FFi)
• Моделирование ВАХ при различных погодных условиях в течение дня
• Контролирует и записывает в режиме реального времени напряжение, ток, мощность, эффективность MPPT и среднюю эффективность MPPT
• Определяемый пользователем профиль освещенности
• Создает пользовательскую кривую ВАХ до 1024 точки данных

Моделирование PV

• Солнечные батареи состоят из нескольких солнечных элементов, характеризующихся сложным профилем напряжения и тока, который представлен на ВАХ
• Автоматическое создание ВАХ солнечной батареи в программном обеспечении путем указания напряжения холостого хода (Voc), тока короткого замыкания (Isc), напряжения максимальной мощности (Vmp) и тока максимальной мощности (Imp) вместе с коэффициентом заполнения параметров
• Используйте любой из встроенных профилей освещенности программного обеспечения или создайте свой собственный профиль освещенности точка за точкой.
• Создайте кривую IV вручную с помощью 1024-точечного напряжения и текущую таблицу с помощью Блокнота или MS Excel и загрузите ее в программу

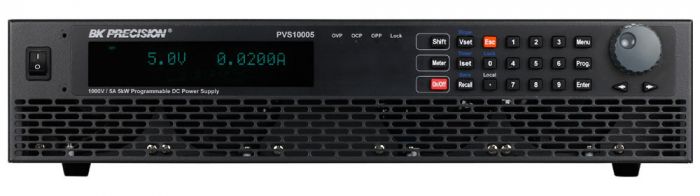

Изображение предназначено только для справки. Подробнее см. в спецификации продукта.

Технические характеристики
