Описание продукта #89-851 Pixelink &mu,Scope Professional Microscopy Software Спецификации программного обеспечения &mu,Scope Pro API-интерфейс PixeLINK Профилирование линий управления: команды одиночной, множественной, параллельной и ломаной линий обеспечивают значения интенсивности серого/красного/зеленого/синего для определенных линий на изображении. Данные профиля каждого пикселя на линии можно экспортировать в Microsoft Excel. Несколько форматов файлов изображений: jpg, jpeg, tif, tiff, bmp, gif, pcx, tga, mpg, mpeg, avi, mov, img, rpt, txt Наложение: перекрестие, маска сетки, изображение, изображение маркера: изменение режима, клонирование , Обрезка, Область интереса, Изменение размера, Поворот Управление масштабированием: 100–1600% и По размеру окна. Создать, Удалить, Удалить все, Аннотировать, Информация об изображении Конфигурации нескольких окон Экспорт в Excel: изображения с измерениями, калибровка, аннотации, данные измерений, статистика и диаграммы Параметры измерения: площадь, максимальная длина, длина линии, центр x и y, угол Измерение в реальном времени и наложение: Выполните измерения на изображении для предварительного просмотра в реальном времени, используя перекрестие или маски сетки для центрирования и подсчета. Маски сетки включают данные калибровки. Динамический пользовательский интерфейс Генератор отчетов о калибровке вручную: создание, вставка изображений и объектов OLE Инструменты ручного измерения: функция измерения окружности по 3 точкам, функция измерения окружности по n точкам, измерение расстояния по параллельной линии, измерение расстояния по перпендикуляру и измерение расстояния до объекта, интервальная съемка окна с увеличением и создание видеофайлов с перекрестием при предварительном просмотре в реальном времени Маркер калибровки (масштабная полоса) может быть размещен на изображении для предварительного просмотра в реальном времени и автоматически записан в несколько областей интереса: формы и копирование, вставка, обрезка области исследования Обработка изображения: ручная настройка яркости, контраста, гаммы, вычитания фона , гистограмма, клонирование, кадрирование, ROI, изменение размера, поворот, разделение, изменение режима изображения, оттенки серого, RGB, HSB, YUV псевдоцветное представление Автоматический и полуавтоматический профиль калибровки: прямая линия, полилиния, параллельная линия, выбор и изменение сшивания изображения Расширенное фокусное изображение по оси Z с компенсацией смещения Трехмерная визуализация для четкого просмотра сложных структур Автоматическая трассировка с использованием автоматического обнаружения краев Композиция флуоресцентного изображения Быстрое и идеальное улучшение фокуса Коррекция затенения Вычитание отраженного света Описание семейства продуктов
- От 0,3 до 6,6 мегапикселей в цвете/ Монохромные массивы CMOS
- Внешний триггер и элементы управления выводом общего назначения
- Встроенные функции
- Также доступны версии FireWire.a и GigE

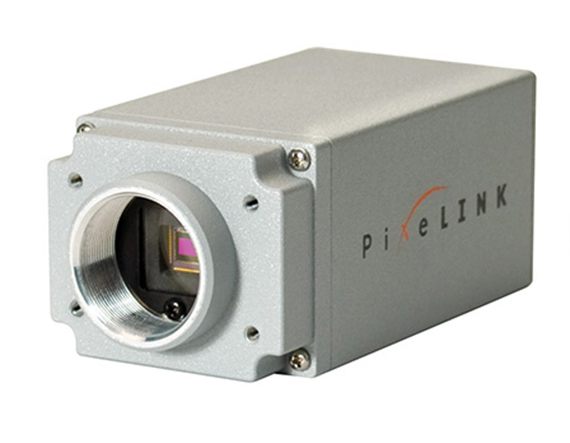

Камеры Pixelink USB 2.0 предлагают исключительное соотношение цены и качества для приложений машинного зрения. Благодаря множеству опций сенсора эти камеры идеально подходят для различных приложений с высокими требованиями. Богатый набор функций, в том числе внешний триггер, управление глобальным затвором, субдискретизация области интереса и управление динамическим диапазоном, полностью управляется с помощью программного обеспечения, что позволяет быстро выполнять операции «из коробки».
Данные и питание. поставляются по одному кабелю USB (не входит в комплект), что устраняет необходимость в дорогостоящих кабелях, платах захвата и источниках питания.
Дополнительные аксессуары, включая кабели и монтажные кронштейны, необходимо заказывать отдельно. В камерах используется крепление камеры № 58-190 & frac14,-20 и аксессуар для триггера № 57-174. #63-237 Кабель USB2.0, необходимый для работы.
Мегапиксельные USB-камеры на уровне платы
Pixelink предлагает каждую серию камер в версиях на уровне платы с одинаковыми характеристиками и производительностью в упаковке OEM-типа. Эти камеры на уровне платы спроектированы так, чтобы их можно было легко адаптировать ко многим приложениям машинного зрения. Усовершенствованный аппаратный запуск и управление камерой можно использовать через разъем на корпусе камеры. Камера предлагается отдельно без корпуса или программного обеспечения и рекомендуется только для лиц, знакомых с интеграцией OEM-электроники.
Программное обеспечение разработчика # 58-179
Pixelink SDK содержит полный интерфейс прикладного программирования, а также пример приложения с полный исходный код, оболочки LabVIEW и полная документация. SDK совместим с Visual Basic, Visual C и Visual C++ на платформах Windows 2000, XP и Vista (32-разрядная версия). С помощью SDK разработчики могут легко интегрировать камеры Pixelink в свои пользовательские приложения. API основан на объектно-ориентированной модели, где камера содержит всю информацию о своих возможностях и функциях. Небольшой набор функций API можно использовать для определения и управления набором функций, поддерживаемых камерой. Интеграция проста и быстра. SDK включает в себя приложение Pixelink Developers Application, образец приложения, которое управляет всеми функциями камеры и демонстрирует производительность камеры. Приложение для разработчиков предоставляет интеграторам примеры того, как камеру Pixelink можно интегрировать в сложное приложение. Помимо полного исходного кода приложения, приложение для разработчиков также предоставляет журнал вызовов функций API, в котором отображается последовательность использованных вызовов API и значения параметров при каждом доступе к элементу управления в графическом интерфейсе.
Технические характеристики
Type: Camera Accessory
Regulatory Compliance RoHS 2015: Compliant Reach 224: Compliant Certificate of Conformance: View
