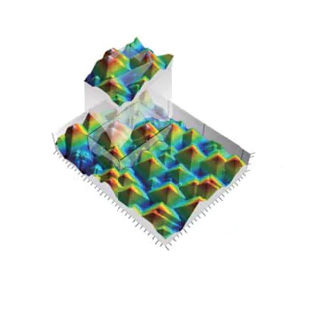

Трехмерные модели позволяют измерять высоту. Трехмерную модель можно создать без наклона и выравнивания образца с помощью 4-сегментного детектора обратнорассеянных электронов. Функция импорта: функция автоматического выбора и чтения данных четырехэлементного изображения. Производительность измерения: Точность глубины менее ± 20% (справочная). Производительность измерения варьируется в зависимости от точности калибровки, состояния типа образца, режима наблюдения и условий наблюдения. Обнаруживаемый диапазон углов ±60° (опорный) TM4000 ±50° (опорный) Функция измерения: отображение профиля сечения, извлеченное между любыми точками трехмерного изображения. Измерения расстояния X и Y, длины и угла между двумя точками, площадь поверхности и объем. Расстояние по X,Y и Z, длина и многие другие измерения между двумя точками, указанными на профиле сечения. Простое измерение шероховатости профиля и шероховатости поверхности. Смещение базовой линии (прямая, кривая), выравнивание и многократное смещение. Поверхность резки, цветная контурная линия, вид с высоты птичьего полета. и псевдоцветное отображение. Функции макета, шаблона и композиции изображений из нескольких изображений. Функция трехмерного отображения: процесс вращения, масштабирования и множественного рендеринга. Функция записи анимации экрана наблюдения. Функция вывода: отчет, изображение: RDF, RTF, PNG, JPG, GIF. , TIF, BMP, EMF Трехмерное изображение/видео: SUR, 3MF, STL, WRL, TXT, X3D/WMV, AVI
Технические характеристики
ХарактеристикиФункцииизмерение, визуализацияПрименение промышленный, лабораторный, для метрологии, для автомобильной промышленности, для микроскопов, СЭМТип3DОперационная система32/ 64-битная система Windows
