Sensepeeek (4013) SP100 представляет собой осциллографический пробник с частотой 100 МГц. Этот пробник представляет собой революционный способ тестирования и измерения печатных плат без помощи рук. Больше не нужно возиться, пытаясь найти оптимальное место для размещения зонда магнитным дном. Этот пробник не только экономит время при тестировании и ремонте, но благодаря минималистичному дизайну и подпружиненной тестовой игле он может измерять сигналы на компонентах с мелким шагом и в других местах, которые труднодоступны для обычных пробников. К сожалению, эти пробники имеют только один коэффициент затухания 10:1.
Если 100 МГц не соответствует требованиям вашего полевого применения, вы можете посмотреть аналогичный осциллографический пробник Sensepeek: Sensepeek SP200. Дополнительные наконечники датчиков можно приобрести у Sensepeek 4009. А дополнительные аксессуары для кабелей датчиков можно приобрести у Sensepeek 4010.
Технические характеристики
Характеристики датчиков SP100 перечислены в таблице ниже.
> Полоса пропускания 100 МГц Время нарастания 3,2 нс Затухание 10:1 Входное сопротивление 10 MΩ Входная емкость 14–18 пФ Макс. входное напряжение+60 В (постоянный ток) / 30 В (среднеквадратичное значение переменного тока) Длина кабеля 80 см Диаметр наконечника пробника 0,5 мм Аксессуары

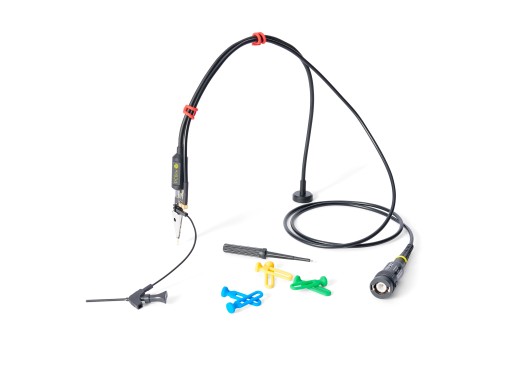

В комплект поставки Sensepeek 4013 входят:
- 1 x SP100 — осциллограф с громкой связью 100 МГц зонд
- 1 тестовый крючок со съемным кабелем для заземления
- 1 набор держателей кабеля с цветовой кодировкой (4 цвета)
- 1 дополнительная контрольная игла
