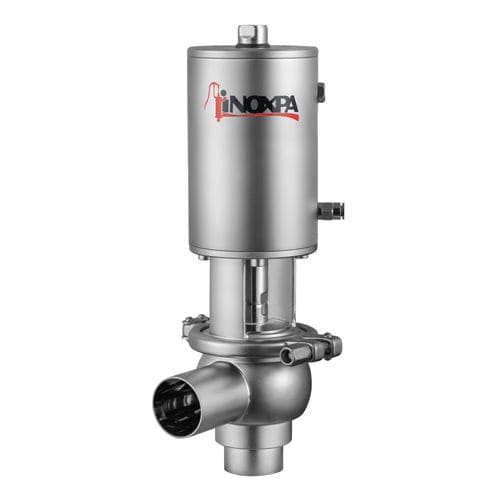

Клапан INNOVA N-типа представляет собой пневматический запорный седельный клапан для гигиенических применений. Клапан имеет право иметь символ 3-A. Примечание. Ознакомьтесь с опциями клапанов, на которых имеется символ 3-A. Гигиеническое исполнение согласно EHEDG. Прокладка специального профиля гарантирует надежность в неблагоприятных условиях работы. Гигиеничная конструкция прокладки обеспечивает оптимальную очистку. Пневматический привод одностороннего действия. Нормально закрытый клапан (NC). Клапан можно перевести в нормально открытый (НО), просто изменив положение пневматического привода. Легкая сборка/разборка внутренних частей путем ослабления крепления хомута. Открытый фонарь позволяет визуально проверить уплотнение вала. Регулируемый корпус на 360°. Детали, контактирующие с продуктом AISI 316L (1.4404) Другие детали из нержавеющей стали AISI 304 (1.4301) Прокладка EPDM Поверхностная обработка: Внутренняя Полированная полировка Ra ≤ 0,8 мкм Внешняя матовая Доступные размеры: DIN 11850 DN 25 — DN 100 ASME BPE OD 1 ‘ — OD 4’ Пневматический привод двойного действия. Прокладки: FPM, HNBR. Другие типы подключения. Блок управления: C-TOP, C-TOP+, C-TOP S. Внешние датчики положения. Чистота поверхности: Ra ≤ 0,5 мкм.
Технические характеристики
ХарактеристикиТипвилкаРаботапневматическийФункциязапорнаяКорпуссиденьеПрименениедля гигиенических целей примененияДругие характеристикиDIN, нормально закрытый, одностороннего действия, нормально открытыйDN
Макс.: 100 мм (3,937 дюйма)
Мин.: 25 мм (0,984 дюйма)
Давление
10 бар ( 145 фунтов на квадратный дюйм)
Температура
Макс.: 140 °C (284 °F)
Мин.: -10 °C (14 °F)
