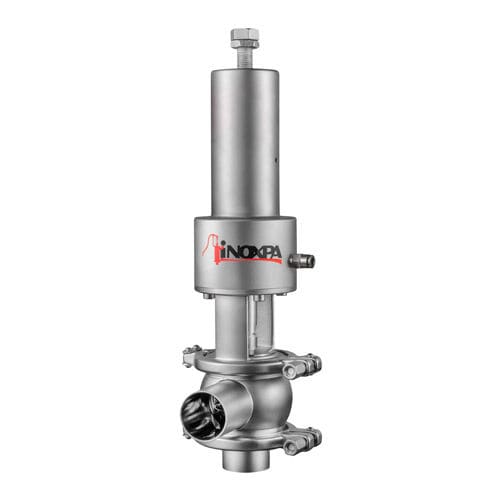

Клапан INNOVA типа J представляет собой пневматический односедельный клапан, предназначенный для использования в качестве перепускного клапана в гигиенических установках. Его наиболее важные применения включают работу в качестве перепускного клапана для объемных насосов или защиту оборудования от избыточного давления. Регулировкой винта в верхней части регулируется давление пружины, определяющее давление закрытия клапана. Клапан открывается при превышении заданного давления. Клапан оснащен приводом, который позволяет жидкости течь во время процессов CIP-мойки. Диапазон давления: от 0,5 до 6 бар. Легкая сборка/разборка внутренних частей путем ослабления крепления хомута. Открытый фонарь позволяет визуально проверить уплотнение вала. Регулируемый корпус на 360°. Детали, контактирующие с продуктом AISI 316L (1.4404) Другие детали из нержавеющей стали AISI 304 (1.4301) Прокладка EPDM Поверхностная обработка: Внутренняя Полированная полировка Ra ≤ 0,8 мкм Внешняя матовая Прокладки: HNBR или FPM. Другие типы подключения. Диапазон давления открытия: от 6 до 10 бар для размеров DN 25, 40 и 50. Внешние датчики положения. Чистота внутренней поверхности: Ra ≤ 0,5 мкм. Тело в куртке. Паровой барьер.
Технические характеристики
ХарактеристикиТипвилкаРаботапневматическийСредадля водыТелосиденье с рубашкойПриложениядля гигиенические примененияДругие характеристикибайпасDN
Макс.: 100 мм (3,937 дюйма)
Мин.: 25 мм (0,984 дюйма)
Давление
Макс.: 10 бар (145 фунтов на квадратный дюйм)
Мин.: 0,5 бар (7,3 фунта на квадратный дюйм)
Температура
Макс.: 140 °C (284 °F)
Мин.: -10 °C (14 °F)
