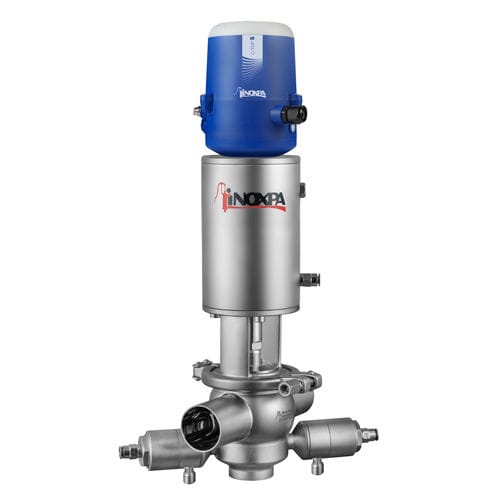

Клапан типа INNOVA D представляет собой пневматический запорный односедельный клапан с двумя уплотнениями, который с помощью камеры утечки под атмосферным давлением, образованной между двумя уплотнениями, обеспечивает безопасное разделение двух разных продуктов, один из которых обычно является безразборной мойкой. (чистящее средство). Сжатый воздух одновременно подается к приводу и к перепускным клапанам, чтобы предотвратить утечку через перепускной клапан при его открытии. Клапан открыт – клапаны утечки закрыты / клапан закрыт – клапаны утечки открыты. Камера утечек может быть очищена через один из двух имеющихся клапанов утечек. Специальные профильные уплотнения седла, коническое верхнее уплотнение, радиальное нижнее уплотнение. Главный клапан с приводом одностороннего действия (НЗ) и нормально открытыми клапанами утечки (НО). Легкая сборка/разборка внутренних частей путем ослабления крепления хомута. Открытый фонарь позволяет визуально проверить уплотнение вала. Регулируемый корпус на 360°. Детали, контактирующие с продуктом Нержавеющая сталь AISI 316L (1.4404) Другие детали из нержавеющей стали Нержавеющая сталь AISI 304 (1.4301) Прокладка EPDM Поверхностная обработка: Внутренняя Полированная полировка Ra ≤ 0,8 мкм Внешняя матовая Доступные размеры: DIN 11850 DN 25 – DN 100 ASME BPE НД 1″ – НД 4″ Соединения: Сварной пневматический привод двойного действия. Прокладки: FPM, HNBR. Другие типы подключения. Блок управления C-TOP+. Внешние датчики положения. Чистота поверхности: Ra ≤ 0,5 мкм.
Технические характеристики
ХарактеристикиТипвилкаРаботапневматическийФункцияпротив смешивания, запорнаяСредадля водыКорпус сиденьеПрименениедля промышленного примененияДругие характеристикиDIN, двойного действия, нормально открытый DN
Мин.: 25 мм (0,984 дюйма)
Макс.: 100 мм (3,937 дюйма)
Давление
Мин.: 6 бар (87 фунтов на квадратный дюйм)
Макс.: 10 бар (145 фунтов на квадратный дюйм)
Температура
Мин.: -10 °C (14 °F)
Макс. : 140 °C (284 °F)
