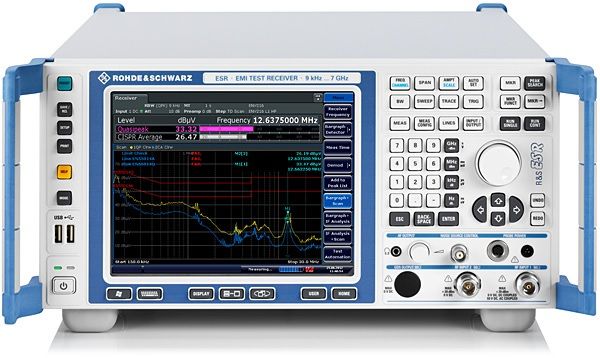

Приемник ESR3 Rohde & Schwarz

Дополнительные характеристики:

• Диапазон частот: от 9 кГц до 3,6 ГГц.
• Соответствует CISPR 16-1-1 Ed. 3.1
• Предварительная селекция со встроенным предусилителем 20 дБ
• Полосы разрешения в соответствии с CISPR и, опционально, с декадными шагами от 10 Гц до 1 МГц (MIL STD-461, DO-160)
• Сверхбыстрое сканирование во временной области (опция) или обычное ступенчатое сканирование частоты
• Анализ спектра в реальном времени с полосой обзора до 40 МГц для детального исследования помех (опция)
• Временная область дисплей с высоким разрешением (50 мкс)
• Автоматические процедуры тестирования
• Анализ ПЧ (опция)
• Сертификационные измерения
• Стандартные электромагнитные помехи измерения в режиме анализатора спектра

R&S ESR3 — это тестовый приемник электромагнитных помех для диапазона частот от 10 Гц до 3,6 ГГц, соответствующий стандарту CISPR 16-1-1. Он измеряет электромагнитные помехи с помощью обычного ступенчатого частотного сканирования или — на очень высокой скорости — с помощью сканирования во временной области на основе БПФ. В то же время он функционирует как полнофункциональный, мощный анализатор спектра и сигналов для лабораторных приложений. Обладая возможностью анализа спектра в реальном времени с широким спектром диагностических инструментов, тестовый приемник также позволяет проводить подробный анализ сигналов помех и их истории. Этот прибор оснащен четко структурированным меню и интуитивно понятным сенсорным экраном, что упрощает работу в любом режиме.

Прибор R&S ESR измеряет до 6000 раз быстрее, чем обычные испытательные приемники электромагнитных помех. Измерения возмущений, на которые раньше уходили часы, теперь можно выполнить всего за несколько секунд. Это также относится к измерениям в широком диапазоне частот или с малым шагом, а также к измерениям напряжения помех с использованием квазипикового и среднего взвешивания. Это значительно экономит время и средства при разработке и сертификации продукции. Помимо функциональных возможностей тестирования на соответствие ЭМС, устройство поддерживает анализ спектра в реальном времени, предоставляя новые диагностические инструменты, такие как спектрограмма, режим сохранения и запуск по частотной маске. С помощью этих инструментов пользователи могут обнаруживать скрытые или спорадические выбросы и анализировать их причины. Четко структурированные меню в сочетании с интуитивно понятным сенсорным экраном делают работу с тестовым приемником очень простой в любом режиме. Он отображает до шести различных кривых на большом сенсорном экране с диагональю 21 см (8,4 дюйма) для быстрого и эффективного анализа результатов. Компактные размеры, малый вес, дополнительный прочный корпус и дополнительный источник питания постоянного тока делают прибор R&S идеальным выбором также для мобильных приложений.

Технические характеристики
