Описание

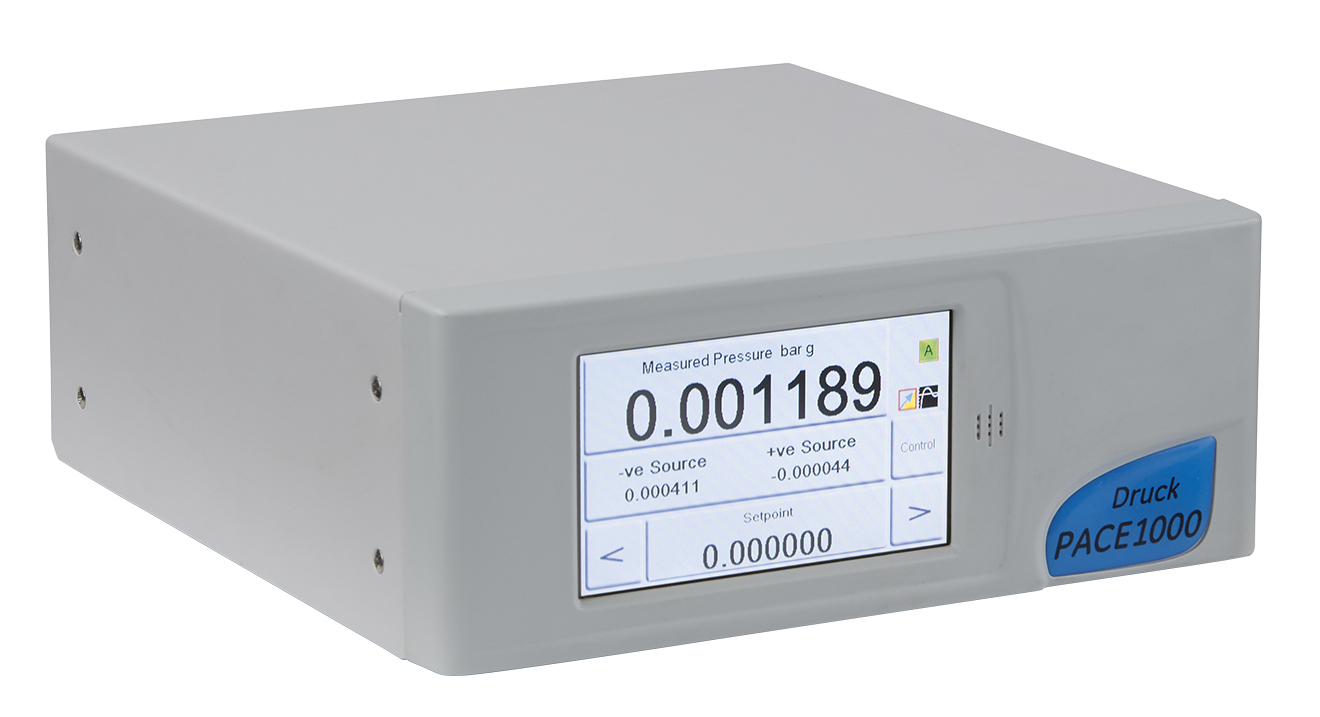

Прецизионный индикатор давления Druck PACE1000 объединяет новейшие измерительные технологии, предлагая элегантное, быстрое, гибкое и экономичное решение для измерения давления для испытаний, калибровки и мониторинга. В PACE используются датчики давления с цифровыми характеристиками, которые обеспечивают качество, стабильность, более широкую полосу пропускания и точность, присущие этому последнему поколению пьезорезистивных и резонансных устройств.

PACE1000 предлагает широкий выбор стандартных диапазонов давления, включая три уровни точности, гарантирующие, что PACE1000 сможет соответствовать техническим требованиям и бюджетным требованиям. Цветной сенсорный дисплей PACE1000 может быть настроен пользователем для индикации до трех измерений давления от пяти возможных входов датчиков, трех внутренних датчиков и двух внешних датчиков.

Конфигурация индикации расширяется до возможности для отображения в текстовом или графическом формате, а также дифференциал P1-P2, если установлено более двух датчиков. Указанное изображение может регистрироваться в течение заданного периода времени, частоты дискретизации и запуска. Все измерения датчика давления могут быть повторно переданы через один из портов связи.

Опция проверки на утечку измеряет скорость утечки в течение времени измерения. В начале испытания прибор измеряет приложенное испытательное давление пользовательской системы. Прибор регистрирует изменение давления во время измерения. По завершении на дисплее отображаются результаты скорости утечки со скоростью утечки в секунду или в минуту в текущих выбранных единицах измерения давления.

Опция проверки переключателя автоматизирует проверку устройств реле давления. После испытания отображается давление, при котором контакты размыкаются и замыкаются, а также гистерезис переключателя. Также можно задать задачу проверки переключателя для захвата максимального, минимального и среднего значений переключателя.

Аналоговый выход можно запрограммировать через экран меню настройки для вывода сигнала, пропорционального выбранному диапазону прибора. Это позволяет прибору взаимодействовать с платами ввода-вывода ПК или ПЛК, удаленными дисплеями, самописцами или другим оборудованием для регистрации данных.

Пользователи могут выбирать выходы от 0 до 10 В, от 0 до 5 В, -5. до 5 В и от 0/4 до 20 мА. Точность по отношению к измеренному давлению главного прибора 0,05% полной шкалы в диапазоне рабочих температур главного прибора, переменная скорость обновления до 80 показаний в секунду. Опция программируется между минимальным давлением и давлением FS для пропорционального выхода по отношению к давлению.

Безпотенциальные контакты позволяют управлять периферийными устройствами, такими как вакуумные насосы, печи и т. д. Каждая опция VFC имеет три независимых беспотенциальных НО/ Контакты реле НЗ. В приборе PACE1000 можно установить ряд условий для срабатывания реле, переключающего его контакты.

Аэронавигационная опция доступна только для авиационных единиц:

Высота в футах или метрах
Скорость воздуха, узлы или км/час, мили в час
Число Маха
Вычисленное давление на среднем уровне моря и барограф для барометрических приложений.
li>Тенденции QFE, QFF и QNH для применения на аэродромах.

Другие особенности:

Использует новую уникальную линейку пьезорезистивных и резонансных датчиков давления компании GE.
Диапазон давления до 1000 бар (14500 фунтов на квадратный дюйм/100 МПа)
Опция эталонного барометрического давления
Выбираемый графический дисплей
Интуитивно понятный интерфейс с пиктограммами структура меню
Опция «Тестирование переключателя/аналоговый выход»
Опция «Тестирование переключателя/сухой контакт»
RS232, возможность подключения IEEE, Ethernet и USB в стандартной комплектации
Авиационная опция
Опция проверки на утечку
Отображение минимального/максимального/среднего значения
Совместимость с пакетами программного обеспечения
28 выбираемых единиц давления плюс 4 определяемых пользователем устройства.
Доступны различные варианты сервисной поддержки.

Технические характеристики

Особенности

Конфигурации с одним или несколькими диапазонами давления
До трех значений давления, отображаемых одновременно
Выбор точности до 0,005 % от полной шкалы
Длительный срок службы стабильность до 0,01% показаний в год.
Отрицательная калибровка манометра включена в стандартную комплектацию.
Управление сенсорным экраном высокого разрешения.
Запись данных в стандартной комплектации с воспроизведением на экране.
Запись данных в стандартной комплектации с воспроизведением на экране
ли>
