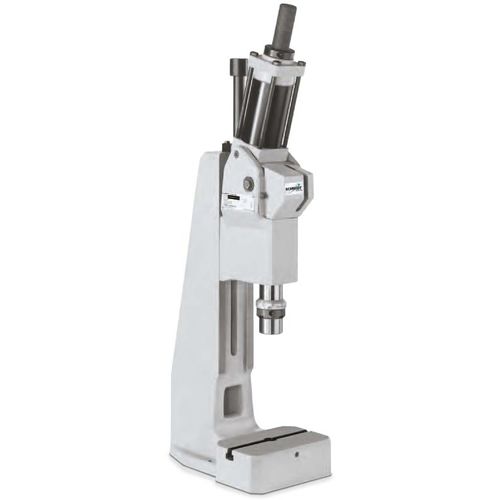

Семейство продуктов SCHMIDT® PneumaticPress в исполнении с рычагом с максимальным усилием на конце хода представляет собой модульную систему, которая оптимально отвечает требованиям в области формовки, соединения и сборки в диапазоне усилий прессования от 15 до 60 кН. В сочетании с системой управления SCHMIDT® PressControl 75 или 700 прессы становятся рабочими станциями, прошедшими типовые испытания ЕС, соответствующими требованиям CE, с возможностью контроля процесса. Прессовые системы могут использоваться как в одном цикле, так и в автоматическом режиме. Особенности * Поперечное отверстие со стопорным винтом в столе пресса для надежной фиксации инструмента * Точная регулировка положения плунжера посредством точной регулировки (тип 33) * Т-образный паз со установочным винтом в монтажной пластине приспособления для фиксации нижнего инструмента Опции • Стандартная серия без дополнительных O Может взиматься дополнительная плата 1) Типовые значения могут отклоняться на ± 3 мм из-за литья и производственных допусков. Специальные исполнения Никелированные – литые детали никелированы химическим способом, стальные компоненты покрыты черным оксидом, алюминий анодирован, прецизионные стальные поверхности не обработаны. По индивидуальному заказу. Окраска – пресс и колонна могут быть окрашены в цвет, выбранный заказчиком. Отверстия для адаптации оснастки – могут быть поставлены размеры, соответствующие требованиям заказчика.
Технические характеристики
ХарактеристикиРаботапневматическаяФункцияформирование, соединение, сборкаКонструкцияС-образная рама, ход вниз, рычаг, рама, квадратный плунжерДругие характеристикис круглым плунжеромУсилие
15 кН
Открытие
Макс.: 970 мм (38 дюймов)
Мин.: 70 мм (3 дюйма)
Ход
Макс.: 40 мм (2 дюйма) )
Мин.: 0 мм (0 дюймов)
Ширина стола
110 мм, 160 мм (4 дюйма)
Длина стола
185 мм, 200 мм (7 дюймов)
Вес
50 кг (110 фунтов)
