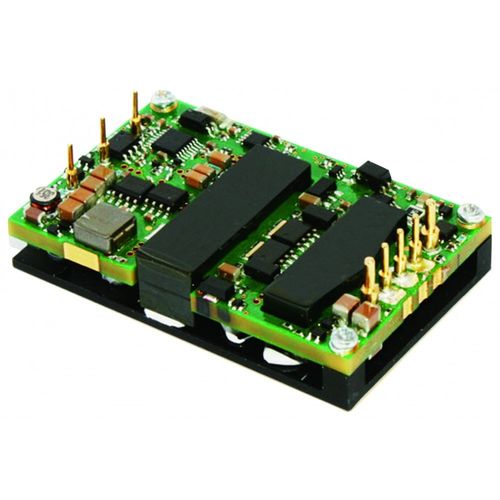

Изолированный преобразователь постоянного тока в четверть кирпича серии AVQ300 специально разработан для обеспечения регулируемого малошумящего выходного напряжения 12 В постоянного тока для питания нисходящих неизолированных преобразователей точки нагрузки (POL) в системах с архитектурой распределенного питания (DPA). Преобразователь имеет широкий входной диапазон 2:1 от 36 до 75 В постоянного тока и предназначен в первую очередь для использования со стандартными источниками питания 48 В телекоммуникационного оборудования. При мощности 300 Вт он может выдавать ток до 25 А и работает в широком диапазоне рабочих температур окружающей среды от -40 до 85˚C. Преобразователь имеет сверхвысокий типичный КПД 95 % и имеет конструкцию с открытой рамой, оптимизированную для принудительного воздушного или кондуктивного охлаждения. Для улучшения тепловых характеристик доступна опция алюминиевой опорной плиты. Технология преобразования использует переключение фиксированной частоты 145 кГц, чтобы минимизировать требования к внешней фильтрации электромагнитных помех. Стандартные функции включают подстройку выходного сигнала, дистанционное включение и дифференциальное дистанционное определение, а также защиту от перегрузки по току, перенапряжения и перегрева без фиксации. Версии базовой платы преобразователей серии AVQ300 имеют монтажную высоту всего 0,5 дюйма (12,7 мм), что делает их идеальными для систем с высокими требованиями к пространству между платами.
Технические характеристики
ХарактеристикиКонфигурацияоткрытый каркасЭлектрические характеристикинеизолированныйДругие характеристикирегулируемый, EMIВходное напряжение
Макс.: 75 В
Мин.: 36 В
Выходное напряжение
12 В
Мощность
300 Вт
