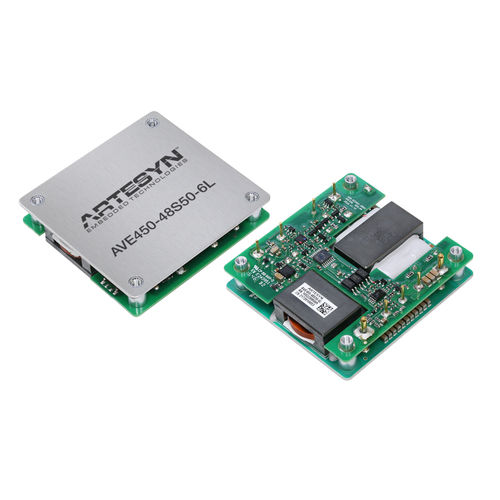

Изолированный DC-DC преобразователь серии AVE450/500 в форме полукирпича обеспечивает один регулируемый малошумящий выход: 28 В постоянного тока, который может выдавать до 16 ампер (AVE450B-48S28) или 50 В, который может выдавать до 10 ампер (AVE500-48S50). Он имеет широкий входной диапазон 2:1 от 36 до 75 В постоянного тока и предназначен в первую очередь для использования со стандартными источниками питания 48 В телекоммуникационного оборудования. Основная область применения преобразователя — телекоммуникационные приложения малой мощности и удаленной радиоголовки (RRH). Преобразователь мощностью 450/500 Вт и сверхвысоким КПД преобразования 94 % при половинной нагрузке может работать в диапазоне температур окружающей среды от -40 до 85 °C, продолжая выдавать полную мощность до температуры базовой платы 100 °C. С. Выходное напряжение можно регулировать от 14 до 33 В постоянного тока (AVE450B-48S28) или от 25 до 57 В постоянного тока (AVE500-48S50) для удовлетворения широкого спектра потребностей приложений, при этом требования к минимальной нагрузке отсутствуют. Технология преобразования использует переключение фиксированной частоты 320 кГц, чтобы минимизировать требования к внешней фильтрации электромагнитных помех. Преобразователи серии AVE450/500 имеют открытую конструкцию с высокой плотностью мощности, включающую алюминиевую термическую опорную пластину и оптимизированную для кондуктивного или принудительного воздушного охлаждения. Монтажная высота преобразователей AVE450/500 составляет всего 0,5 дюйма (12,7 мм), что делает их идеальными для систем. с жесткими требованиями к расстоянию между досками. Стандартные функции включают в себя блокировку входного пониженного напряжения, дистанционное включение/выключение и дистанционное определение дифференциала, а также комплексную защиту от перегрева и перегрузки по выходному току или перенапряжения.
Технические характеристики
ХарактеристикиКонфигурацияоткрытый каркасЭлектрические характеристикивысокая удельная мощностьДругие характеристикирегулируемые, EMIВходное напряжение
Макс.: 75 В
Мин.: 36 В
Выходное напряжение
Макс.: 57 В p>
Мин.: 14 В
Мощность
500 Вт
