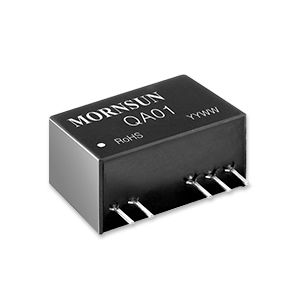

Серия QA — преобразователи постоянного тока для драйверов IGBT. Их сверхнизкая изолирующая емкость может улучшить возможности защиты от помех. Встроенный режим общего заземления уникального режима асимметричного выходного напряжения уменьшает потери драйвера IGBT. Они оснащены защитой от короткого замыкания и автоматическим восстановлением и могут широко использоваться в: 1. Инверторах общего назначения 2. Сервоприводах переменного тока 3. Электросварочных аппаратах 4. Источниках бесперебойного питания (ИБП) Характеристика: КПД до 80 % Сверхкомпактные Пакет SIP Хорошие температурные характеристики. Напряжение изоляции: 3 К В переменного тока. Сверхнизкая изолирующая емкость. Диапазон рабочих температур: -40 ℃ — + 105 ℃. Допускается работа без нагрузки.
Технические характеристики
ХарактеристикиКонфигурацияSIP-7Электрические характеристикирегулируемый, силовойПрименениедля IGBTДругие характеристикиизолированный, коммутационный, компактный, с двумя выходами, модульный, по напряжению выходноеВходное напряжение
Макс.: 24,7 В
Мин.: 9 В p>Выходное напряжение
-8,7 В, -8 В, 9 В, 15 В, 17 В
Макс.: 17 В
Мин.: -8,7 В
Мощность
Макс.: 1,5 Вт
Мин.: 1 Вт
