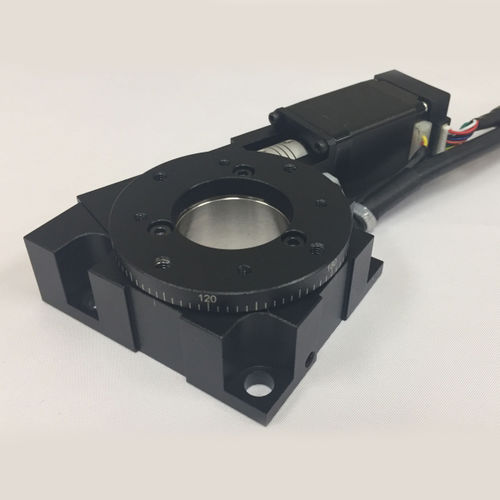

Поворотные ступени серии RTHM обеспечивают разрешение в секундах дуги при управлении от микрошагового или бесщеточного контроллера серводвигателя. Низкопрофильная конструкция стала возможной благодаря использованию компактных прецизионных подшипников. Вращающаяся каретка сцены обеспечивает непрерывное вращение груза массой до 10 кг и имеет большое открытое отверстие, позволяющее пропускать оптический путь или кабели непосредственно через сцену. Основной корпус столиков изготовлен из легкого анодированного алюминия и может крепиться непосредственно к оптическому столу или подвижным линейным или XY-приводам и устанавливаться в любой ориентации. Прецизионная червячная передача используется для передачи вращательного движения шагового двигателя во вращательное движение каретки. Небольшой размер позволяет использовать его в ограниченном пространстве, например, в лазерных резонаторах, машинах для текстурирования дисков, на производственных участках для волоконно-оптических компонентов или производстве полупроводников. Диапазон вращения, град Непрерывный 360° Передаточное число 90:1 Макс. скорость 7 об/мин Повторяемость (однонаправленная) Угл. сек. 36 Грузоподъемность, осевая/радиальная, кг 5/2 Вес ступени, кг 0,6 Тип двигателя Шаговый двигатель Опция энкодера NEMA11 Энкодер Отсчетов/об 4000 Приводной механизм Червячная передача Датчик положения дома магнитный Конструкция из черного анодированного алюминия
Технические характеристики
ХарактеристикиОриентацияповоротныйТипмоторизованныйДругие характеристикиточность, компактность, алюминий
