Описание семейства продуктов
- Специализированные пластины, предназначенные для удержания и позиционирования оптики
- Конструкция из анодированного алюминия с винтами из нержавеющей стали
- Микропозиционирующая пластина XY с монтажной резьбой RMS

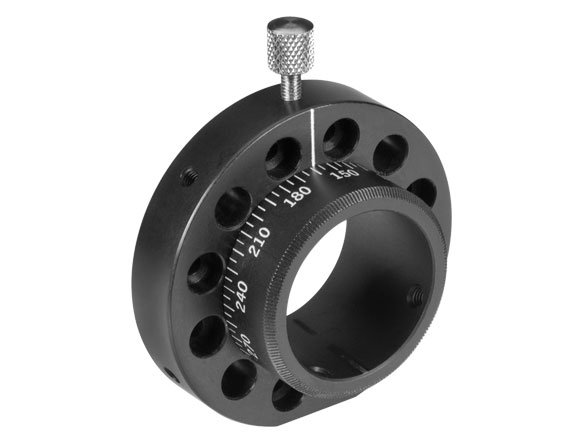

Регулируемые пластины системы каркаса TECHSPEC используются для интеграции оптических компонентов в систему каркаса TECHSPEC, обеспечивая поворотную, наклонную или линейную регулировку. Вращающиеся опоры доступны с монтажной резьбой M6 или ¼,-20 и рассчитаны на внутренний диаметр 25-миллиметровых системных пластин клетки. Кинематическая монтажная пластина сепаратора совместима с 30-миллиметровыми системными пластинами сепаратора и обеспечивает кинематическую регулировку узлов сепараторной системы. XY Micro Position Table Plate также имеет 6-миллиметровые отверстия для стержней и 7-миллиметровую прозрачную апертуру, XY-микропозиционер и резьбовое крепление RMS для точного выравнивания монтажа.
Технические характеристики
Function: Rotary Type of Optics: Circular/Cylindrical Tube Plate Inner Diameter (mm): 25.0 Dimensions (mm): 50 Dia. Bolt Circle Diameter for 6mm Dia. Thru (mm): 38.0 Bolt Circle Diameter for M3 Tapped (mm): 38.0 Thickness (mm): 21.0 Compatible Post: ¼-20 Construction: Black Anodized Aluminum
Regulatory Compliance RoHS: Not Compliant Certificate of Conformance: View
