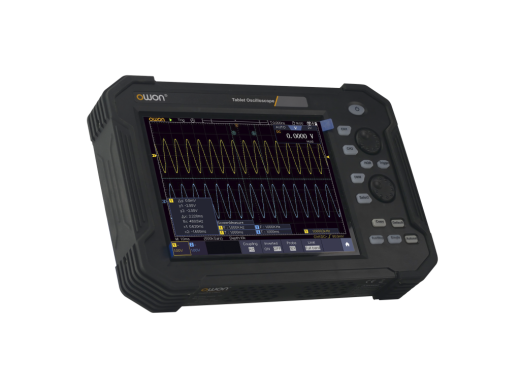

Серия Owon TAO3000 — это портативный осциллограф с настраиваемой полосой пропускания до 120 МГц в зависимости от области применения. Портативный осциллограф имеет характеристики, сравнимые или даже лучшие со многими автономными осциллографами своей ценовой категории, с памятью 40 Мбит/с и частотой дискретизации 1 Гвыб/с. В то время как большинство осциллографов имеют разрешение по вертикали 8 бит, осциллографы Owon TAO3000 могут иметь разрешение по вертикали до 14 бит. В сочетании с возможностями декодирования эти осциллографы выглядят очень привлекательно.

Этот портативный осциллограф доступен с 2 или 4 каналами. В комплект двухканальных моделей входит мультиметр. Обе модели оснащены аккумулятором емкостью 8000 мАч, который может работать до 5 часов при непрерывном использовании. Кроме того, осциллографы также оснащены 8-дюймовым многоточечным емкостным сенсорным экраном, упрощающим навигацию по экрану измерений.

У вас есть несколько вариантов подключения для экспорта ваших измерений, это можно сделать либо через локальную сеть или USB. Также можно напрямую распечатать результаты измерений через порт USB с использованием протокола PictBridge.

Наконец, портативный осциллограф также можно подключить к ПК или ноутбуку с помощью встроенного модуля Wi-Fi. позволяет электронному устройству реализовать то же отображение экрана и управление, что и на осциллографе. Более подробную информацию об этой функции можно найти в руководстве пользователя.

Обзор модели

Модели серии TAO3000 различаются в основном полосой пропускания, вертикальным разрешением и входными каналами. Наиболее важные характеристики перечислены рядом друг с другом в таблице ниже.

Модель TAO3072 TAO3072A TAO3102 TAO3102A TAO3122 TAO3122A Канал 2 2 2 2 2 2 Полоса пропускания 70 МГц 70 МГц 100 МГц 100 МГц 120 МГц 120 МГц Разрешение по вертикали 8 бит 14 бит 8 бит 14 бит 8 бит 14 бит Мультиметр Цена 363,64 363,64 € Вкл. НДС 504,13 €504,13 Искл. НДС 380,17 €380,17 Искл. НДС 545,45 €545,45 Искл. НДС 404,96 €404,96 Искл. НДС 561,98 €561,98 Искл. НДС Модель TAO3074 TAO3074A TAO3104 TAO3104A Канал 4 4 4 4 Полоса пропускания 70 МГц 70 МГц 100 МГц 100 МГц Разрешение по вертикали 8 бит 14 бит 8 бит 14 бит Мультиметр Цена 429,75 €429,75 без НДС. НДС 570,25 €570,25 Искл. НДС 446,28 €446,28 Искл. НДС 603,31 €603,31 Искл. Технические характеристики НДС Частота дискретизации1 Гвыб/с Глубина памяти40 млн точек Типы триггераПерепад, видео, импульс, наклон, короткая, оконная, тайм-аут, логика Возможности декодированияRS232/UART, I2C, SPI Скорость захвата сигнала 45 000 осциллограмм/с Вертикальный масштаб 1 мВ/дел — 10 В/дел Горизонтальный масштаб 1,0 нс/дел — 1000 с/дел Параметры измерения (по вертикали) Vmax, Vmin, Vpp, Vtop, Vbase, Mean, Vmean, Vrms Параметры измерения (по горизонтали) Период, частота, +Wid, -Wid, Rise время, время спада, +Dut, -Dut Математические операции Сложение, вычитание, умножение, деление, БПФ, FFTrms, интегрирование, дифференцирование, квадратный корень, фильтрация, определяемая пользователем функция Дисплей Сенсорный ЖК-экран 8 футов 800 x 600 Подключение USB (хост) /устройство), LAN, Wi-Fi Размеры 270 x 191 x 48 мм Вес 1,7 кг Мультиметр

2-канальные модели поставляются с мультиметром. Технические характеристики этого мультиметра приведены ниже.

Диапазон и точность Технические характеристикиДиапазонПогрешность Напряжение постоянного тока (В)20 мВ, 200 мВ
2 В, 20 В, 200 В
1000 В

&plusmn(0,5% + 10 цифр)
&plusmn(0,3% + 5 цифр)
&plusmn(0,5% + 5 цифр)

Напряжение переменного тока (В)20 мВ, 200 мВ, 2 В, 20 В, 200 В
750 В
&plusmn(0,8% + 10 цифр)
&plusmn(1% + 10 цифр)
Постоянный ток (А) 10 А&plusmn(2% + 10 цифр) Переменный ток (А)10 А&plusmn(2,5% + 10 цифр) Сопротивление (&#8486)200 &#8486
2 K&#8486 — 2 M&#8486
20 M&#8486
100 M&#8486

&plusmn(0,8% + 10 цифр)
&plusmn(0,5% + 3 цифры)
&plusmn(0,8% + 5 цифр)
&plusmn (5% + 10 цифр)

Емкость (Ф)2 нФ — 20 мФ+плюсмин (4% + 10 цифр) Входное сопротивление 10 M&#8486 Цифры 4,5 цифры (19999 единиц) Аксессуары
