Описание
Анализаторы мощности Fluke Norma серии 6000 обеспечивают высокоточные измерения напряжения, тока, активной мощности, реактивной мощности, полной мощности, коэффициента мощности и гармоник с соответствующими значениями. Легкая, портативная конструкция с питанием от батареи устраняет необходимость носить с собой большие, хрупкие и дорогие анализаторы в полевые условия, позволяя выполнять измерения непосредственно при нагрузке практически в любых условиях. Измеряя непосредственно под нагрузкой, вы можете узнать, как оборудование работает в реальных условиях с реальными переменными, а не только на испытательном стенде или в лаборатории.

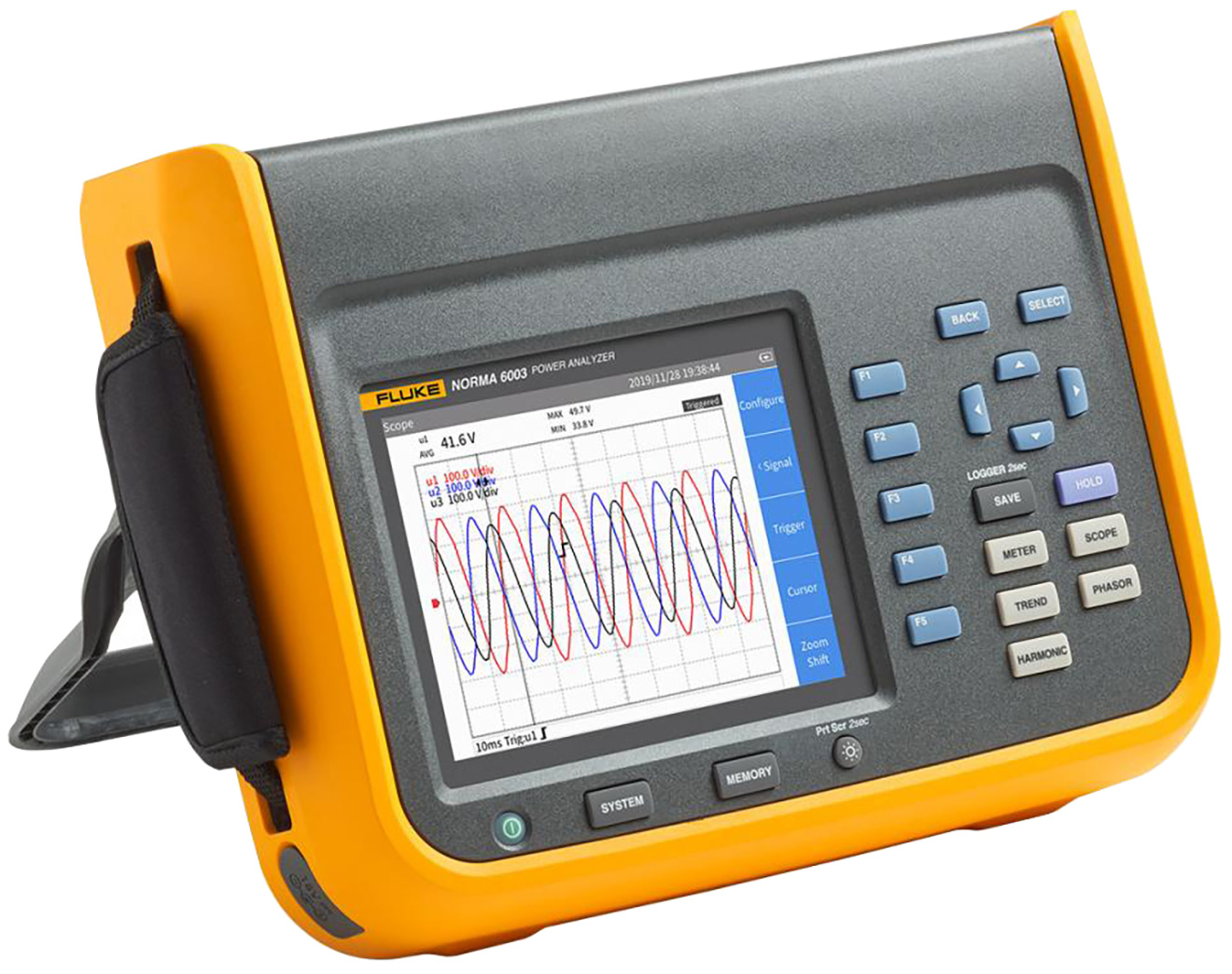

Fluke 6003 включает три измерения. каналы, каждый из которых состоит из входа напряжения и тока, что делает его идеальным для измерения трехфазной мощности. Fluke 6004 имеет четыре измерительных канала, что дает ему возможность одновременно измерять трехфазную мощность и мощность постоянного тока, что позволяет измерять эффективность инвертора в реальном времени в реальных условиях. Эти устройства имеют толщину всего 9,6 см и могут быть легко установлены в ограниченном пространстве. Внутренний литий-ионный аккумулятор емкостью 5000 мАч обеспечивает до 10 часов непрерывной работы без внешнего источника питания. Настроить в полевых условиях легко с помощью встроенной передней панели или подключения к удаленному ПК (USB или RS485). Критические данные можно просмотреть в полевых условиях на главном измерителе, включая форму сигнала, гармоники до 100-й, вектор и тренд.
В моделях Fluke 6003+ и 6004+ добавлены дополнительные функции. возможность измерения механических параметров, таких как скорость и крутящий момент (от отдельных датчиков), для определения электрического и механического КПД нагрузки в различных типичных режимах работы. Компактная конструкция прибора с питанием от батареи в сочетании с широкополосной частотной характеристикой позволяет легко выполнять измерения в труднодоступных системах, таких как системы инверторного привода, системы преобразования энергии постоянного тока в переменный и переменный в постоянный ток, а также электродвигатели, не выводя их из эксплуатации. Выполнение этих измерений в полевых условиях упрощает процессы устранения неполадок и измерения производительности без ущерба для времени безотказной работы. Это позволяет получать более точные результаты испытаний, которые показывают, работают ли нагрузки эффективно и результативно.
Программное обеспечение Fluke Power Analyser повышает эффективность работы, обеспечивая связь между анализатором и ПК через интерфейсы RS-485 или mini-USB, а также обеспечивает полное дистанционное управление подключенным прибором. С помощью этого программного обеспечения данные можно легко и быстро сообщать, контролировать и обобщать. Файлы из памяти анализатора можно загрузить на ПК и проанализировать. Данные измерений за определенный период времени можно сохранить в файл CSV, а также загрузить файлы снимков экрана. Измерения, формы сигналов, векторы, гармоники и тренды можно просматривать на экране ПК.
Применение портативных анализаторов мощности Fluke Norma серии 6000
- Возобновляемые источники энергии – солнечная, ветровая энергия, обслуживание генераторов, датчиков
- Электрические транспортные средства – зарядные станции, аккумуляторы, инверторы
- Производство – испытания промышленного оборудования
- Научно-исследовательские лаборатории – испытания мощности и эффективности в полевых условиях
Технические характеристики
Особенности
- Погрешность измерения 0,1 %
- Полоса пропускания 500 кГц
- Частота дискретизации 200 кГц
- Изоляция между каналами
- Диапазон напряжения 10 В, 100 В, 1000 В.
- 5,7-дюймовый TFT ЖК-дисплей (640×480).
- 7,7 фунта, толщина 9,6 см.
- Литий-ионный аккумулятор 5000 мАч.
- 32 ГБ памяти
- Интерфейс USB и RS485
- Программное обеспечение Fluke Power Analyser
- Функции измерения, осциллографа, гармоник, вектора и тренда
- Функции измерения, осциллографа, гармоник, вектора и тренда
- li>
- Гарантия 2 года
- CAT III 1000 В/CAT IV 600 В
Комплектация
- Анализатор мощности, включая батарею BP291: 3894688
- Адаптер питания (18 В постоянного тока, адаптер CAT IV 600 В)
- Сетевой шнур
- Набор тестовых проводов
- Кабель USB (mini B)
- адаптер RS-485/синхронизации (3,81 мм, 3-контактный)
- USB-накопитель
- Мягкий футляр
- Руководство
- li>
- Отчет о калибровке
