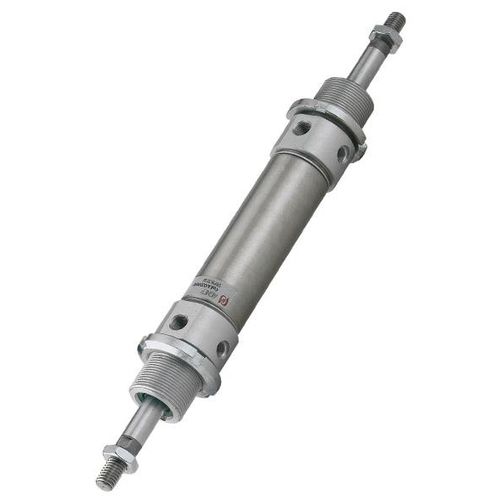

Компоненты и материалы 1 Задняя головка: литье под давлением, алюминий, подвергнутый пескоструйной обработке 2 Задний поршень из алюминия 3 Уплотнительное кольцо NBR или FKM 4 Феррит, связанный магнитом 5 Уплотнение поршня из полиуретана или FKM 6 Поршень из алюминия 7 Трубка из анодированного алюминия 8 Направляющая поршня из ацеталевой смолы 9 O -кольцо из NBR или FKM 10 Демпфирующий винт Оцинкованная сталь 11 Амортизирующее уплотнение из полиуретана или FKM 12 Передняя головка Литье под давлением Алюминий, подвергнутый пескоструйной обработке 13 Крепежный винт Оцинкованная сталь 14 Уплотнение штока из полиуретана или FKM 15 Шток Хромированная сталь или нержавеющая сталь 16 Уплотнительное кольцо из NBR или FKM 17 Втулка из спеченной бронзы 18 Гайка штока Оцинкованная сталь 19 Эластичное кольцо из стали Жидкости Фильтрованный и смазанный сжатый воздух, а также воздух без смазки. Функционирование Стержень двойного действия с одним или двумя концами, магнитный или немагнитный, с амортизацией или без амортизации.
Технические характеристики
ХарактеристикиТиппневматическийТехнологиямагнитный поршень , со сквозным стержнемИсполнениедвойного действияМатериаланодированный алюминийНормыISOДругие характеристикис регулируемыми подушкамиХод
Макс.: 1000 мм (39,37 дюйма)
Мин.: 25 мм (0,984 дюйма)
Давление
Макс.: 10 бар (145 фунтов на квадратный дюйм)
Мин.: 1 бар (14,5 фунтов на квадратный дюйм)
Отверстие
160 мм, 200 мм, 250 мм, 320 мм (6,3 дюйма)
Температура окружающей среды
Макс.: 80 °C (176 °F)
Мин.: -20 °C (-4 °F)
