Дополнительные характеристики:
- Каналов на плате: 10
- Конфигурация контактов: 2-контактная форма C с общей защитой
- Тип разъема: Винтовой клемма, максимальный размер провода #16AWG
- Ток управления реле: 80 мА на каждое реле, типичный
- Максимальные уровни переключения: 300 В, 5 А, 100 ВА (только резистивная нагрузка)
- Максимальное приложенное напряжение: 500 В
- Срок службы контактов: >107 замыканий (холодное переключение), >105 замыканий (при максимальном уровне сигнала)
- Сопротивление контакта: < от 0,15 Ом до номинального срока службы
- Контактный потенциал: макс. 1 мВ
- Прогрев: один час до номинальной точности
- Время срабатывания: <15 мс, кроме базового блока
- Тип реле: 2 электромеханических без фиксации, форма C
- Ток привода реле: 80 мА на реле (типовой)
- Схема привода реле: Прямой
- Изоляция каналов: >109 Ом, <50 пФ
- Изоляция входа: >107 Ом, <150 пФ
- Напряжение синфазного сигнала: 500 В пик.
- ЭМС: соответствует всем директивам Европейского Союза.
- Рабочая среда: от 0° до 50°C, до 35°C при относительной влажности 70%.
- Хранение Окружающая среда: от –25°C до 65°C
- Высота: от 0 до 2000 м (от 0 до 6562 футов) над уровнем моря
- Степень загрязнения: 2
li>
Доступные услуги
- 3760-3Y-EW 1 год заводской гарантии продлен до 3 лет с даты отгрузки
- 3760-5Y-EW 1 год заводской гарантии гарантия продлена до 5 лет с даты отгрузки

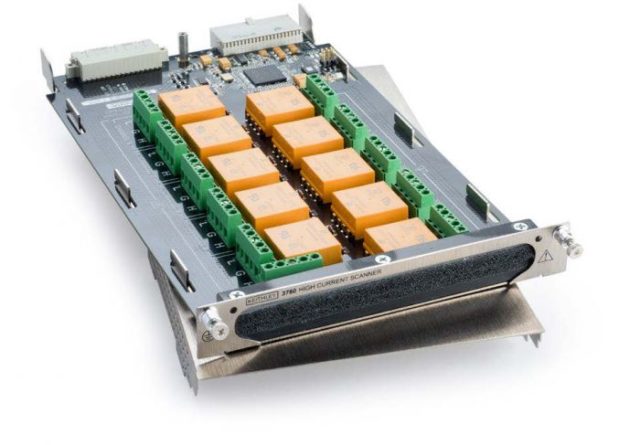

Keithley 3760 имеет десять 2-полюсных каналов и контакты на 5 А. Переключение предназначено для поддержания токовых путей для сигналов, не подключенных к выходу, или, при удалении внутренних перемычек, для обеспечения высокого входного сопротивления для проведения измерений напряжения. Модель 3760 не подключается к 6 общим шинам объединительной платы 3706A. Карты гирляндного подключения могут быть реализованы с помощью выходного канала. Тестирование полупроводников, исследование материалов, тестирование источников питания, измерения солнечных элементов, электрохимические приложения и тестирование интегральных схем — вот те приложения, которые можно упростить с помощью карты мультиплексора высокого тока 3760.
Технические характеристики
| Manufacturer | Keithley |
|---|---|
| Condition | New |
