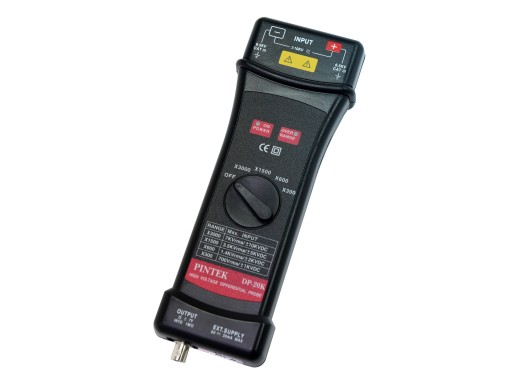

De DP-20k is een diffrentiaal probe gemaakt om te verbinden met een oscilloscoop, al kan deze via een verloopje ook verbonden worden met multimeters. Deze probe is geschikt voor gebruik met elke oscilloscoop. De DP-20K biedt een extreem bereik van 20 kVp-p bij een bandbreedte tot 20 MHz. Dit alles kan de probe verzwakken met tot 3000x attenuatie. De maximale output is dus slechts 7 Vp-p, wat ongevaarlijk is voor scopes.
Met dit grote bereik kan de DP-20K breed ingezet worden. Slechts weinig signalen hebben een Vp-p van boven de 20 kVp-p. Specificaties Meetbereik voltage 0 — 7 kV RMS 0 — 20 kVp-p AC Meetbereik frequentie 0 — 20 MHz (600x/1500x/3000x attenuatie) Meetafwijking &le, ±,2% Attenuatie 300x, 600x, 1500x, 3000x Inggangsimpedantie 54MΩ / 1.3 pF Uitgangsimpedantie 50 Ω Safety Category Level CAT III Afmetingen 240 x 80 x 30 mm Gewicht 280 g
Voor meer informatie is de handleiding hier te vinden. Vanaf pagina 35 in de handleiding gaat het over dit product.
