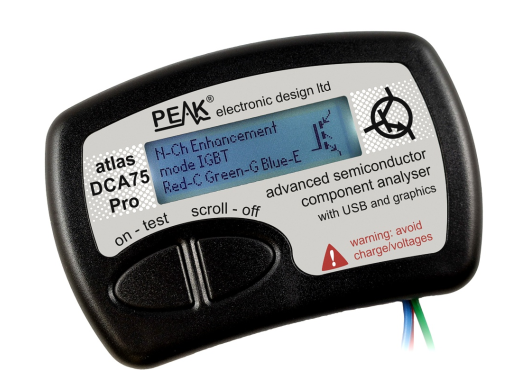

DCA75 pro от Peak Electronics — это устройство для анализа полупроводников. Измерительное устройство может, среди прочего, анализировать биполярные транзисторы и транзисторы Дарлингтона, различные МОП-транзисторы, полевые транзисторы, симисторные тиристоры и несколько диодов, таких как, например, одноцветные светодиоды.
Как только транзистор подключен к DCA75, он автоматически инициируется. Анализ. Он определяет тип подключенного полупроводника и измеряет данные, специфичные для этого типа, например, характеристические напряжения или распиновку устройства. Пользователь может просмотреть эти данные, нажав кнопку.
DCA75 поставляется в комплекте с 3 тестовыми проводами, которые можно подключить к любому выводу любого полупроводника. DCA75 распознает тип полупроводника и то, к какому выводу подключен каждый из проводов. Чтобы еще больше объяснить возможности DCA75, можно просмотреть демонстрационное видео.
Различия между DCA55 и DCA75
DCA75 способен измерять больше типов полупроводников, чем DCA55. Кроме того, DCA75 можно подключить к компьютеру через USB. С помощью прилагаемого программного обеспечения можно, например, создавать графики пользовательского интерфейса из компонентов. Эти графики затем можно экспортировать для использования в других целях. Экран DCA55 буквенно-цифровой, а экран DCA75 — графический. Таблицу для сравнения можно найти здесь.
Технические характеристики Типы полупроводников16 (см. техническое описание) Диапазон измерения коэффициента усиления транзистора2–32000 Точность измерения прямого напряжения диода ± 2 % Размеры 103 x 70 x 20 мм
Для получения дополнительной информации см. Технический паспорт или руководство можно просмотреть ниже.
Аксессуары
Все устройства DCA75 поставляются в комплекте с:
- Руководством
- Наконечниками для измерений
- USB-кабель
- Флэш-накопитель с программным обеспечением
- Аккумулятор
