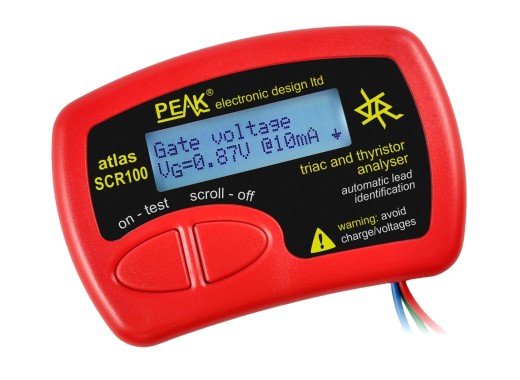

Peak Atlas SCR — уникальное устройство, используемое для анализа широкого спектра компонентов тиристоров и симисторов. Atlas SCR подключается к проверяемому компоненту с помощью трех щупов, после чего он определяет, является ли он тиристором или симистором и какие выводы к каким щупам подключены. Он также классифицирует чувствительность затвора и измеряет напряжение затвора. Напряжение и ток, необходимые для проверки компонентов, генерируются от одной батареи типа ААА.
Компонентами, которые можно анализировать с помощью этого устройства, являются тиристоры и симисторы, которые работают с током затвора от 100 мкА до 90 мА и током нагрузки 100 мА.
Технические характеристики Пиковый испытательный ток 100 мА Пиковое испытательное напряжение 12 В Испытательный ток затвора 100–90 мА Тестовый ток удержания 90–120 мА Разделение чувствительности затвора 100 А, 1 мА, 10 мА, 25 мА, 35 мА, 50 мА , 60 мА, 75 мА, 90 мА Длительность тестового импульса <, 0,2 мс Источник питания 1 щелочная батарея AAA Размеры 103 x 72 x 20 мм
