ПФР-100М Инстек Источник питания постоянного тока

Дополнительные функции:

• Безвентиляторный многодиапазонный блок питания постоянного тока
• Номинальное выходное напряжение: 250 В
• Номинальный выходной ток: 2 А
• Номинальная выходная мощность: 100 Вт
• Постоянная выходная мощность для работы в пятикратном многодиапазоне (V&I)
• Конструкция охлаждения с естественной конвекцией (безвентиляторная конструкция)
• Функция предустановленной памяти
• Функция задержки включения/выключения выхода
• CV, приоритетный режим CC
• Регулируемая скорость нарастания напряжения и тока
• Продувка Управление цепями
• Защита: OVP, OCP, AC FAIL и OTP
• Поддержка выхода на переднюю и заднюю панели
• Встроенный порт USB и RS-232/485 Интерфейс, дополнительный LAN+GPIB
• Мониторинг и управление веб-сервером
• Внешнее аналоговое управление и функция мониторинга
• Функция дистанционного зондирования
• Гарантия: 2 года на инструмент (исключая зонды)

Применения:

• тест светодиодного модуля и тест надежности
• тест заряда аккумулятора
• Применения преобразователя постоянного тока в постоянный
• Применения для испытаний двигателей постоянного тока
• Проверка качества солнечных модулей

Стандартные аксессуары:

• CD (руководство пользователя, руководство по программированию) x 1, шнур питания x 1
• Измерительный провод GTL-134 x 1
• Комплекты принадлежностей: тест GTL-105A провод и комплект принадлежностей PFR-002 (только для PFR-100M)

Дополнительные аксессуары:

• GTL-258 GPIB-кабель, 2000 мм
• GTL-246 USB-кабель типа A — типа B
• Кабель PSU-232 RS-232 с комплектом разъемов DB9
• Кабель PSU-485 RS-485 с комплектом разъемов DB9
• Комплект для монтажа в стойку GRA-431

Технические характеристики:

Регулирование (CV)

• Регулирование нагрузки (от № от -load до полной нагрузки, постоянное входное напряжение. Измерено в точке измерения в Remote Sense): 33 мВ
• Сетевое регулирование (при 85 ~ 132 В переменного тока или 170 ~ 265 В переменного тока, постоянная нагрузка): 5 мВ

Регулирование (CC)

• Регулировка нагрузки (для изменения напряжения нагрузки, равного номинальному напряжению устройства, постоянное входное напряжение): 3,2 мА.
• Стабилизация сети (при 85 ~ 132 В переменного тока или 170 ~ 265 В переменного тока , постоянная нагрузка): 1,2 мА

Пульсации и шум (измерение с помощью пробника JEITA RC-9131B (1:1))

• Vp-p (измерение полоса частот от 10 Гц до 20 МГц): 150 мВ
• Vr.ms (полоса частот измерения от 5 Гц до 1 МГц): 15 мВ
• A rms: 2 мА

Точность программирования

• Напряжение 0,1% от уставки +: 200 мВ
• Ток 0,2% от уставки +: 2 мА

Точность измерения

• Напряжение 0,1% от показания +: 200 мВ
• Ток 0,2% от показания +: 2 мА

Время отклика

• Время нарастания (от 10%~90% номинального выходного напряжения при номинальной резистивной нагрузке), номинальная нагрузка: 200 мс
• Время спада (от 90%~10% номинального выходного напряжения , с номинальной резистивной нагрузкой), Номинальная нагрузка: 300 мс
• Без нагрузки: 3000 мс
• Время переходного процесса (время восстановления выходного напряжения в пределах 0,1% + 10 мВ от его номинального выхода для изменение нагрузки от 50 до 100% номинального выходного тока): 2 мс

Разрешение программирования

• Напряжение: 10 мВ
• Ток: 0,1 мА

Разрешение измерения

• Напряжение: 10 мВ
• Ток: 0,1 мА

Функция защиты

• Защита от перенапряжения (OVP) Диапазон настройки: 5~275 В
• Защита от перегрузки по току (OCP) Диапазон настройки: 0,2~2,2 А
• Предел пониженного напряжения (UVL) Диапазон настройки: 0~262,5 В
• Защита от перегрева (OTP) Работа: Отключение выхода
• Защита от низкого входного переменного тока (AC-Fail) Работа : выключение выхода
• Ограничение мощности (Power Limit) Операция: выключение выхода

Точность отображения на передней панели, 4 цифры

• Напряжение 0,1% от показания +: 200 мВ
• Ток: 0,2% от показания +: 2 мА

Окружающая среда

• Рабочая температура: от 0°C до 40°C
• Температура хранения: от -20°C до 70°C
• Влажность при эксплуатации: от 20% до 80% относительной влажности, без конденсации
• Влажность при хранении: относительная влажность от 20% до 85%, без конденсации

Показания темп. Коэффициент (после 30-минутного прогрева)

• Напряжение: 100 ppm/°C
• Ток: 200 ppm/°C

Другое

• Аналоговое управление: Да
• Интерфейс: USB, RS-232/RS-485, заводская опция: LAN/GPIB
• Вход переменного тока: 85~265 В переменного тока, 47~63 Гц, одна фаза
• Размеры: 70 (Ш) x 124 (В) x 300 (Г) мм

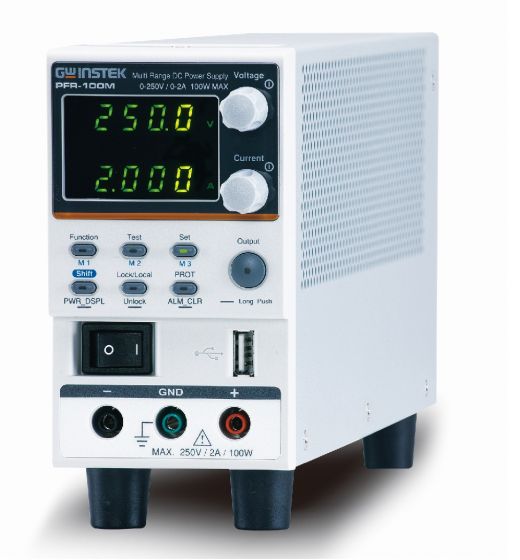

PFR-100M, Небольшой и высокопроизводительный программируемый блок питания постоянного тока использует конструкцию с естественной конвекцией для рассеивания тепла. Безвентиляторная конструкция позволяет пользователям сосредоточиться на своих экспериментах и тестах в тихой обстановке. Безвентиляторный блок питания не будет засасывать пыль и посторонние предметы, поэтому серия PFR-100 имеет более длительный жизненный цикл по сравнению с блоками питания с вентилятором.

Серия PFR-100 — это блоки питания с пятикратная номинальная мощность, которая позволяет пользователям самостоятельно определять напряжение и ток в условиях номинальной мощности, чтобы удовлетворить их с более широким рабочим диапазоном напряжения и тока. Серия PFR-100 с номинальной мощностью 100 Вт включает две модели: PFR-100L — максимальное выходное напряжение 50 В (при 2 А) или максимальный выходной ток 10 А (при 10 В), PFR100M — максимальное выходное напряжение 250 В (при 0,4 А) или максимальный выходной ток 2 А (при 50 В).

Серия PFR-100 оснащена выходными клеммами на передней и задней панелях. Выходной разъем на передней панели помогает пользователям сократить время замены измерительных проводов при выполнении регулировки с помощью функциональных клавиш на передней панели. Выходной разъем на задней панели упрощает монтаж проводки для монтажа в стойку. Высота 3U, ширина 70 мм и вес 2,5 кг значительно повысили портативность серии PFR-100. Кроме того, многоабонентский режим позволяет пользователям управлять до 31 серии PFR-100 без использования коммутатора/концентратора, что помогает пользователям сэкономить на стоимости оборудования.

Интерфейсом LAN для PFR-100 является порт Ethernet. PFR-100 также имеет встроенный веб-сервер и интуитивно понятный пользовательский интерфейс. Пользователи с помощью обычных браузеров, включая Internet Explorer, Mozilla Firefox или сотовые телефоны Android, могут отслеживать испытания и измерения PFR-100 в любом месте. Пользователи могут не только удаленно контролировать PFR-100 через Интернет, но также удаленно наблюдать и настраивать свои рабочие PFR-100 в лаборатории из своего дома. Выходы серии PFR-100 можно отслеживать, включая OVP, OCP, UVL, а также можно проверять системную информацию, такую как серийный номер устройства, версию прошивки и настройки Интернета. Пользователи могут удаленно настраивать параметры PFR-100, включая выходное напряжение/ток, скорость нарастания напряжения/тока, управление контуром сброса, OCP, время задержки для выходного напряжения и настройки зуммера.

Серия PFR-100 предоставляет специальные функции для удовлетворения требований к испытаниям для различных характеристик нагрузки. Режим приоритета CC может применяться для тестируемых устройств с диодными характеристиками, чтобы предотвратить повреждение тестируемого устройства пусковым током. Медленное время нарастания напряжения также может защитить ИУ от пускового тока, особенно при испытаниях на емкостной нагрузке. Когда питание отключено или нагрузка отключена, активация управления контуром сброса позволит резистору сброса потреблять электричество конденсатора фильтра. Без продувочного резистора конденсатор фильтра источника питания может по-прежнему находиться под напряжением, что представляет потенциальную опасность. В системах автоматического испытательного оборудования стравливающий резистор позволяет серии PFR-100 быстро разряжаться, чтобы подготовиться к следующей операции.
