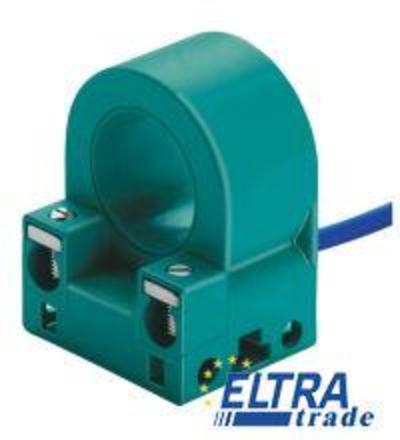

| Общие технические характеристики | ||
| Функция коммутационного элемента | DC Двухконтактный NC | |
| Номинальное расстояние срабатывания | 3 mm | |
| Монтаж | заподлицо | |
| Полярность выходного сигнала | NAMUR | |
| Гарантированное расстояние срабатывания | 0 … 2.43 mm | |
| Коэффициент снижения rAl | 0.5 | |
| Коэффициент снижения rCu | 0.4 | |
| Коэффициент снижения r304 | 1 | |
| Коэффициент снижения rSt37 | 1.2 | |
| Коэффициент снижения rBrass | 0.63 | |
| Номинальные параметры | ||
| Номинальное напряжение | 8.2 V (Ri прибл. 1 кОм) | |
| Рабочее напряжение | 5 … 25 V | |
| Коммутационная частота | 0 … 100 Hz | |
| Гистерезис | типовой. 5 % | |
| Защита от обратной полярности | защита от обратной полярности | |
| Потребление тока | ||
| Измерительная пластина не обнаружена | больше или равно 3 мА | |
| Измерительная пластина обнаружена | меньше или равно 1 мА | |
| Индикатор состояния переключения | Светодиод, желтый | |
| Индикатор состояния клапана | Светодиод, желтый | |
| Соответствие стандартам и директивам | ||
| Соответствие стандартам | ||
| NAMUR | EN 60947-5-6:2000 | |
| Электромагнитная совместимость | NE 21:2007 | |
| Условия окружающей среды | ||
| Температура окружающей среды | -25 … 100 °C (-13 … 212 °F) | |
| Температура хранения | -40 … 100 °C (-40 … 212 °F) | |
| Механические характеристики | ||
| Подключение (со стороны системы) | винтовые клеммы | |
| Сечение проводника (со стороны системы) | до 2.5 мм2 | |
| Подключение (со стороны клапана) | винтовые клеммы | |
| Сечение проводника (со стороны клапана) | до 2.5 мм2 | |
| Материал корпуса | PBT | |
| Сенсорная поверхность | PBT | |
| Примечание | Монтаж в корпусе | |
| ATEX 1G | ||
| Особые условия | ||
| Подвод кабеля | Соединительные кабели должны быть закреплены при прокладке и механически защищены или установлены таким образом, чтобы сила 30 Н, приложенная в направлении ввода кабеля в течение одного часа, не вызывала видимого смещения кабельных соединений, даже при смещении оболочки кабеля, см. также IEC 60079-11. В зависимости от типа установки должен использоваться подходящий кабель в соответствии с типом A или B IEC 60079-14. | |
| ATEX 2G | ||
| Особые условия | ||
| Подвод кабеля | Соединительные кабели должны быть закреплены при прокладке и механически защищены или установлены таким образом, чтобы сила 30 Н, приложенная в направлении ввода кабеля в течение одного часа, не вызывала видимого смещения кабельных соединений, даже при смещении оболочки кабеля, см. также IEC 60079-11. В зависимости от типа установки должен использоваться подходящий кабель в соответствии с типом A или B IEC 60079-14. | |
| Общая информация | ||
| Использование во взрывоопасной зоне | см. руководства по эксплуатации | |
| Категория | 1G- 2G | |
