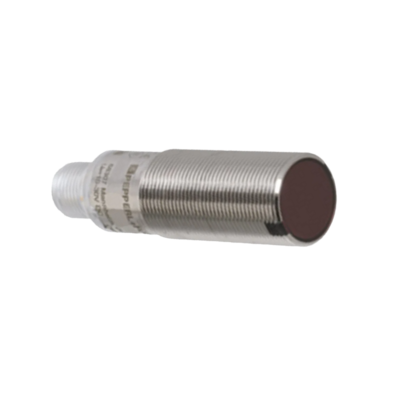

Pepperl+Fuchs OBT150-18GM60-E5-V1

Triangulation sensor with background suppression10 … 40 mm

10 … 150 mm

40 … 150 mmstandard white, 100 mm x 100 mm

LED

Diameter of the light spotapprox. 2 В°

EN 60947-5-2 100000 Lux

20 a

0 %

sensitivity adjustment

max. 10 %

1 PNP output, short-circuit protected, reverse polarity protected, open collector

≦ 2 V DC500 Hz

E87056 , cULus Listed , class 2 power supply , type rating 1

IP67

PMMA

27270903

27270903

EC001821

EC001821EC002719

Датчик Pepperl+Fuchs OBT150-18GM60-E5-V1 является триангуляционным датчиком с подавлением фона. Диапазон обнаружения составляет от 10 до 150 мм, с минимальным диапазоном 10-40 мм и максимальным 10-150 мм. Диапазон регулировки: 40-150 мм. В качестве эталонной цели используется стандартный белый образец размером 100×100 мм. Источником света является светодиод, излучающий модулированный видимый красный свет. Диаметр светового пятна составляет примерно 6 мм на расстоянии 150 мм. Угол раскрытия луча – около 2°. Оптическая поверхность расположена фронтально. Предел освещенности окружающей среды: 100000 Люкс согласно EN 60947-5-2. Гистерезис не указан.
Среднее время наработки на отказ (MTTF_d) составляет 1058 лет, время до отказа (T_M) – 20 лет, охват диагностики (DC) – 0%. Индикаторы: зеленый светодиод (питание/КЗ), желтый светодиод (обнаружение объекта). Элементы управления: регулировка чувствительности, переключение свет/тьма. Рабочее напряжение: 10-30 В DC с пульсациями не более 10%. Ток без нагрузки не указан. Класс защиты: III. Тип переключения: настраиваемый (PNP выход / вход L/D-On). Сигнальный выход: 1 PNP, защита от КЗ и переполюсовки, открытый коллектор. Коммутируемое напряжение: макс. 30 В DC. Коммутируемый ток: макс. 100 мА (резистивная нагрузка). Падение напряжения: ≤ 2 В DC. Частота переключения: 500 Гц. Время отклика: ≤ 1 мс.
Стандарт продукта: EN 60947-5-2. Сертификация UL: E87056, cULus Listed, класс 2, тип 1. Рабочая температура: от -40 до 60°C. Температура хранения: от -40 до 70°C. Степень защиты: IP67. Подключение: 4-контактный разъем M12 x 1. Материал корпуса: латунь с никелированным покрытием. Оптическая поверхность: PMMA. Материал разъема: пластик. Масса: около 23 г. ECLASS: 27270903 (версии 5.1-13.0). ETIM: EC001821 (версии 6.0-8.0), EC002719 (версия 5.0). UNSPSC: 39121528.

---

10 … 150 mm
modulated visible red light
approx. 6 mm at detection range 150 mm
frontal
MTTFd		1058 a
Mission Time (TM)
Diagnostic Coverage (DC)
LED green: on — power on flashing (4 Hz) — short circuit
LED yellow: constantly on — object detected constantly off — object not detected
light/dark on electrically switchable
10 … 30 V DC
III
The switching type of the sensor is adjustable. The default setting is: Q — Pin4: PNP output / light-on L/D-On — Pin2: Low-active input
max. 30 V DC
max. 100 mA , resistive load
≦ 1 ms
EN 60947-5-2
-40 … 60 В°C (-40 … 140 В°F)
-40 … 70 В°C (-40 … 158 В°F)
4-pin, M12 x 1 connector
brass, nickel-plated
plastic
approx. 23 g
27270903
27270903
27270903
27270903
EC001821
EC001821
39121528
