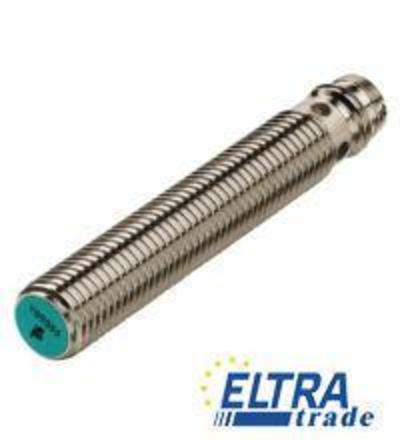

Индуктивный датчик NBB2-8GM40-E2-V1 представляет собой цилиндрический датчик диаметром 8 мм с номинальным расстоянием срабатывания 2 мм. Корпус выполнен из латуни с никелированным покрытием. Устройство предназначено для утопленной установки и работает от источника питания 10–30 В постоянного тока. Тип подключения — разъем M12 x 1, 4-контактный, с 3-проводным выходом PNP в нормально открытом (НО) исполнении.
Гарантированное расстояние срабатывания составляет 0–1.62 мм. Коэффициенты редукции для алюминия (rAl), меди (rCu) и нержавеющей стали 304 (r304) равны 0.45, 0.35 и 0.75 соответственно. Частота переключения достигает 1500 Гц, а гистерезис составляет типично 5%. Предусмотрена защита от обратной полярности и импульсная защита от короткого замыкания. Максимальное падение напряжения — 3 В, рабочий ток — 0–100 мА. Ток в выключенном состоянии не превышает 0.5 мА (типично 0.1 мА), а ток без нагрузки — 15 мА. Индикация состояния осуществляется с помощью желтого светодиода.
Параметры функциональной безопасности включают MTTFd 2730 лет и время эксплуатации TM 20 лет. Степень защиты корпуса — IP67, что обеспечивает защиту от пыли и влаги. Сенсорная поверхность изготовлена из LCP. Датчик прошел сертификацию UL (cULus Listed, General Purpose) и CSA (cCSAus Listed, General Purpose). Сертификация CCC не требуется для изделий с номинальным напряжением до 36 В. Диапазон рабочих температур окружающей среды — от -25 до 70 °C.
Гарантированное расстояние срабатывания составляет 0–1.62 мм. Коэффициенты редукции для алюминия (rAl), меди (rCu) и нержавеющей стали 304 (r304) равны 0.45, 0.35 и 0.75 соответственно. Частота переключения достигает 1500 Гц, а гистерезис составляет типично 5%. Предусмотрена защита от обратной полярности и импульсная защита от короткого замыкания. Максимальное падение напряжения — 3 В, рабочий ток — 0–100 мА. Ток в выключенном состоянии не превышает 0.5 мА (типично 0.1 мА), а ток без нагрузки — 15 мА. Индикация состояния осуществляется с помощью желтого светодиода.
Параметры функциональной безопасности включают MTTFd 2730 лет и время эксплуатации TM 20 лет. Степень защиты корпуса — IP67, что обеспечивает защиту от пыли и влаги. Сенсорная поверхность изготовлена из LCP. Датчик прошел сертификацию UL (cULus Listed, General Purpose) и CSA (cCSAus Listed, General Purpose). Сертификация CCC не требуется для изделий с номинальным напряжением до 36 В. Диапазон рабочих температур окружающей среды — от -25 до 70 °C.
