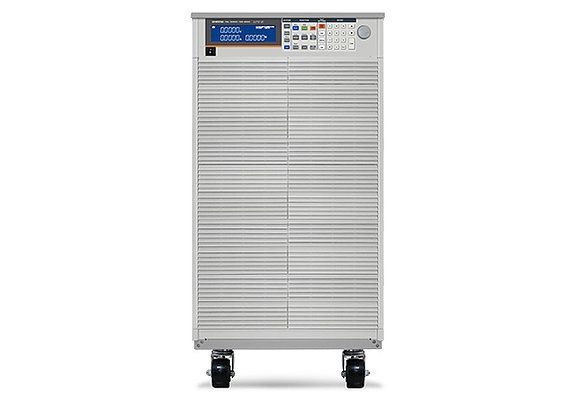

PEL-5012C-150-1200 Instek Электронная нагрузка постоянного тока

Характеристики:

PEL-5012C-150-1200

• 150 В, 1200 А, электронная нагрузка постоянного тока высокой мощности 12 кВт
• Максимальная мощность до 192 кВт с дополнительными блоками
• До 8 блоков параллельного управления ведущим/ведомым
• 5-разрядный цифровой измеритель напряжения, тока и мощности
• Большой ЖК-дисплей

li>

• Отображение значения напряжения, тока, мощности в ваттах одновременно
• Подходит для тестирования регулятора коэффициента мощности (PFC) (модели 600 В, 1200 В)
• Автоматическое выполнение OCP , тест OPP
• Может быть установлено значение состояния включения
• Постоянный ток, постоянное сопротивление, постоянное напряжение, постоянная мощность, постоянный ток + постоянное напряжение, постоянная мощность + постоянное напряжение, динамический режим и режим короткого замыкания.
• Время короткого замыкания можно установить во время теста на короткое замыкание.
• Перегрузка по току, перегрузка по мощности, защита от перегрева и предупреждение о перенапряжении.
• Напряжение отображение полярности может быть установлено на положительное значение («+») или отрицательное значение («-«)
• Поддержка теста MPPT солнечной панели
• Дополнительный интерфейс: GPIB, RS232, USB, LAN

Применения:

• Источник напряжения/тока
• Переходная характеристика SMPS
• Тестирование предельных значений CV/тока и Эмуляция батареи
• Зарядное устройство батареи
• Разрядка батареи
• Контроль качества исследований и разработок
• Система ATE
• Производственные испытания

li>

Дополнительные аксессуары:

• PEL-022: карта GPIB
• PEL-023: карта RS-232
• PEL-024: сетевая карта
• PEL-025: USB-карта
• PEL-026: кольцо с крючком
• PEL-027: комплект для монтажа в стойку
• PEL-028: РУЧКИ, U-образная рукоятка (крепится к кронштейну)
• PEL-030: Плата GPIB+RS-232
• GTL-248: Кабель GPIB, 2 м
• GTL-250: кабель GPIB, 0,6 м
• GTL-246: кабель USB, 1,2 м
• HD-DSUB: 15-контактный параллельный провод

Электронная нагрузка постоянного тока высокой мощности GW Instek PEL-5012C-150-1200 обеспечивает мощность 150 В, 1200 А и 12 кВт.

Вся серия GW Instek PEL-5000C одинарная -канальные электронные нагрузки постоянного тока обеспечивают модели 150 В/ 600 В/ 1200 В с диапазоном мощности от 6 кВт до 24 кВт. PEL-5000C имеет в общей сложности 24 модели с различными комбинациями мощности, напряжения и тока. Он может тестировать и проверять характеристики аккумуляторов, зарядных устройств/зарядных станций для электромобилей, аккумуляторов для электромобилей и солнечных батарей. PEL-5000C поддерживает параллельное соединение для одинаковых спецификаций напряжения и моделей различной мощности. PEL-5000C может поддерживать до 8 устройств, соединенных параллельно, чтобы обеспечить максимальную мощность 192 кВт.

Для сценария тестирования батареи PEL-5000C специально обеспечивает четыре режима разрядки батареи, а именно разрядку батареи CC+CV. режим тестирования, режим тестирования разряда аккумулятора CP+CV, режим тестирования разряда аккумулятора CC+ UVP и режим тестирования разряда аккумулятора CP+ UVP. Пользователи могут выбрать подходящий режим тестирования в соответствии с требованиями тестирования. В дополнение к четырем режимам разрядки батареи, PEL-5000C также поддерживает режимы разряда по временному периоду, импульсного разряда и разряда RAMP. Пользователи могут установить время разряда или разряд в режиме импульсного тока, или даже установить скорость нарастания/спада разрядного тока. Эти функции могут быть очень гибкими при моделировании формы тока разряда аккумулятора во время движения электромобиля.

Чтобы соответствовать требованиям проверки различных ИУ, PEL-5000C предоставляет множество тестовых функций, включая режим тестирования пускового тока, режим тестирования солнечной панели MPPT, автоматические функции тестирования OCP, OPP и 150 наборов функций хранения параметров. Модель PEL-5000C на 1200 В не только обеспечивает полную выходную мощность при 1000 В, но также обеспечивает выходную мощность 60% при выходе 1200 В, что выше, чем выходная мощность 50% других производителей аналогичных электронных нагрузок. Высоковольтные батареи или зарядные устройства, напрямую подключенные к электронной нагрузке, могут повредить электронную нагрузку. PEL-5000C имеет встроенный плавный пускатель, который не только защищает нагрузку постоянного тока, но также экономит затраты пользователя на установку и время настройки для измерения.
